Cas Spécifiques : VMC Gaz et Chaufferies

Chapitre 8

⚙️

Principe de la VMC Gaz

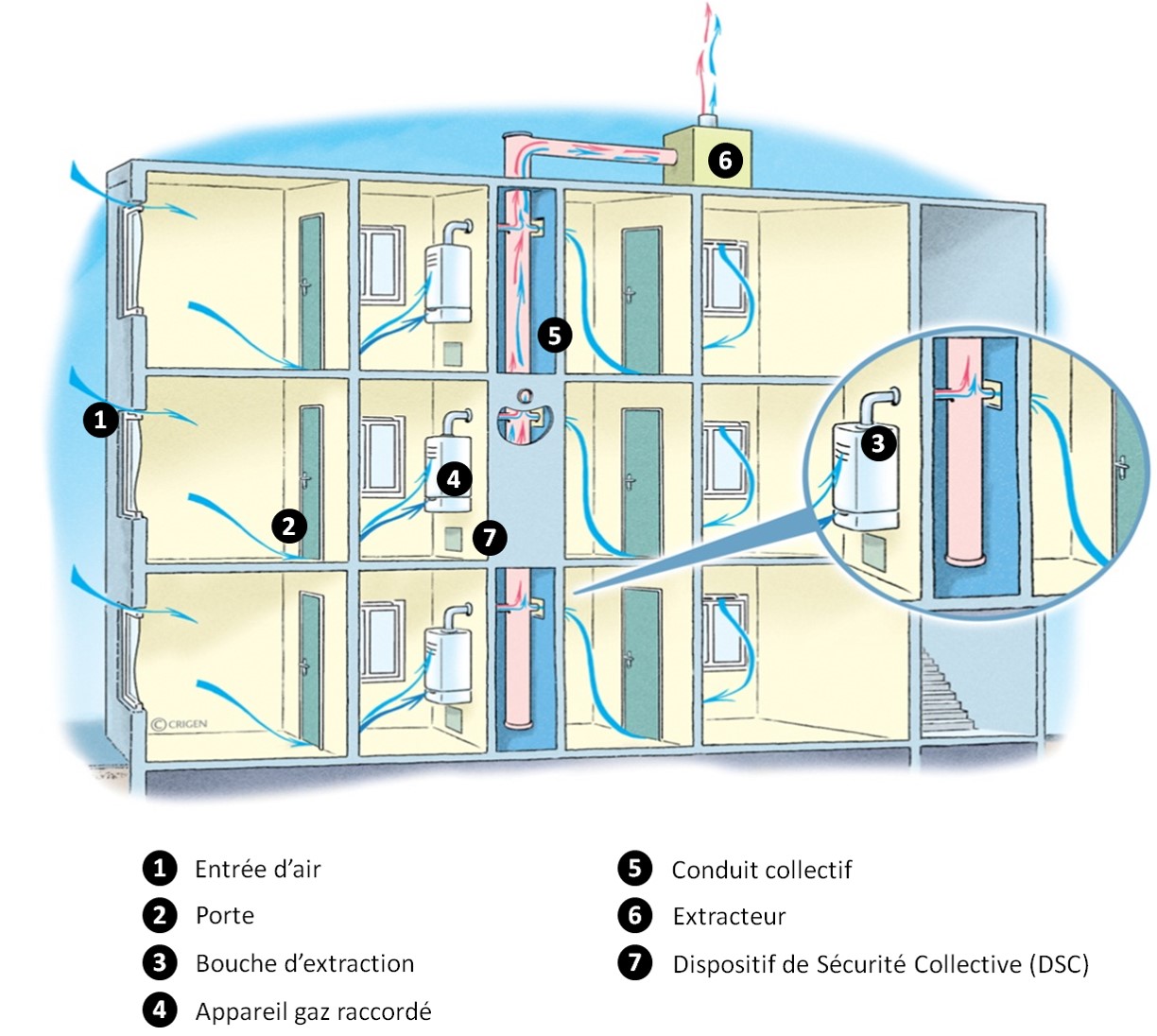

Schéma de principe d'une installation VMC Gaz dans un immeuble.

La VMC Gaz est un système simple flux qui évacue à la fois l'air vicié du logement et les produits de combustion d'appareils à gaz spécifiques (type B).

  • Nécessite des chaudières ou chauffe-eau compatibles VMC Gaz.
  • Les bouches d'extraction sont conçues pour gérer le débit supplémentaire lorsque l'appareil fonctionne.
  • Souvent installée dans les logements collectifs construits entre les années 80 et 2000.
🚨

Dispositif de Sécurité Collective (DSC)

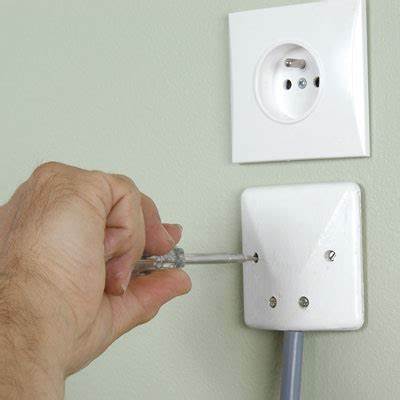

Photo d'un boîtier de raccordement pour DSC de VMC Gaz.

Le DSC est un système de sécurité obligatoire qui coupe l'alimentation en gaz des appareils en cas d'arrêt de l'extracteur de la VMC, prévenant ainsi les intoxications.

  • Obligatoire sur toutes les installations de VMC gaz.
  • Principe : pas d'extraction, pas de gaz.
  • Le DSC détecte l'arrêt de l'extracteur (via pressostat) et envoie un ordre de coupure aux chaudières.
  • Le raccordement électrique de la chaudière doit se faire sur un bornier asservi par le DSC, sans prise amovible.
🧹

Entretien de la VMC Gaz

Un entretien rigoureux de l'installation de VMC Gaz est imposé par la réglementation pour garantir la sécurité de tous les occupants de l'immeuble.

FréquenceOpérations à réaliser
Au moins 1 fois par anNettoyage ventilateur, vérification connexions, entretien bouches.
Au moins 1 fois tous les 5 ansContrôle global, vérification du DSC, réglage de l'installation.
🔥

Mini-chaufferies (< 70 kW)

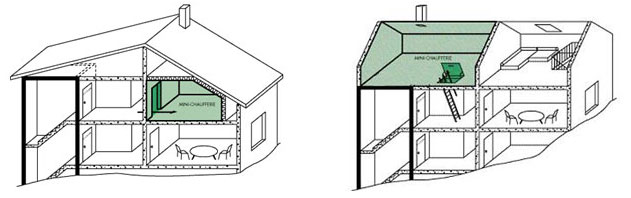

Schéma des emplacements autorisés pour une mini-chaufferie.

Une mini-chaufferie est une installation thermique de puissance < 70 kW utile. Ses règles d'installation sont définies par la spécification ATG C.321.4.

  • Peut être située en terrasse, à l'intérieur (y.c. sous-sol) ou à l'extérieur du bâtiment.
  • Parois généralement M0 et CF 1h.
  • Espace libre de 0,50m entre les générateurs (sauf conception spécifique).
  • Ventilation spécifique permanente, haute et basse.
🔥🔥

Chaufferies (> 70 kW)

Schéma d'une gaine pompier pour la ventilation de secours.

Les chaufferies de plus de 70 kW sont régies par l'arrêté du 23 juin 1978. Les exigences en termes de résistance au feu, d'accès et de ventilation sont plus strictes.

  • Parois et planchers CF 2h (en sous-sol/RDC) ou 1h (en terrasse).
  • Portes d'accès CF 1h, ou sas avec portes PF 1/2h.
  • Généralement deux issues en directions opposées.
  • Présence d'une 'gaine pompier' de 16 dm² pour l'évacuation des fumées en cas d'incendie.
  • Extincteurs adaptés et commande de coupure d'urgence à l'extérieur.
