Appareils et Évacuation des Produits de Combustion

Ces appareils prélèvent l'air et rejettent les produits de combustion directement dans le local. Leur usage est très réglementé en raison du risque d'intoxication.

• •Exemples : appareils de cuisson, anciens chauffe-eau.
• •Type A AS (Chauffe-eau non raccordé) : muni d'une triple sécurité (viciation atmosphère, encrassement, flamme). Puissance utile ≤ 8,72 kW.
• •Installation d'un appareil de production d'eau chaude non raccordé neuve est interdite.

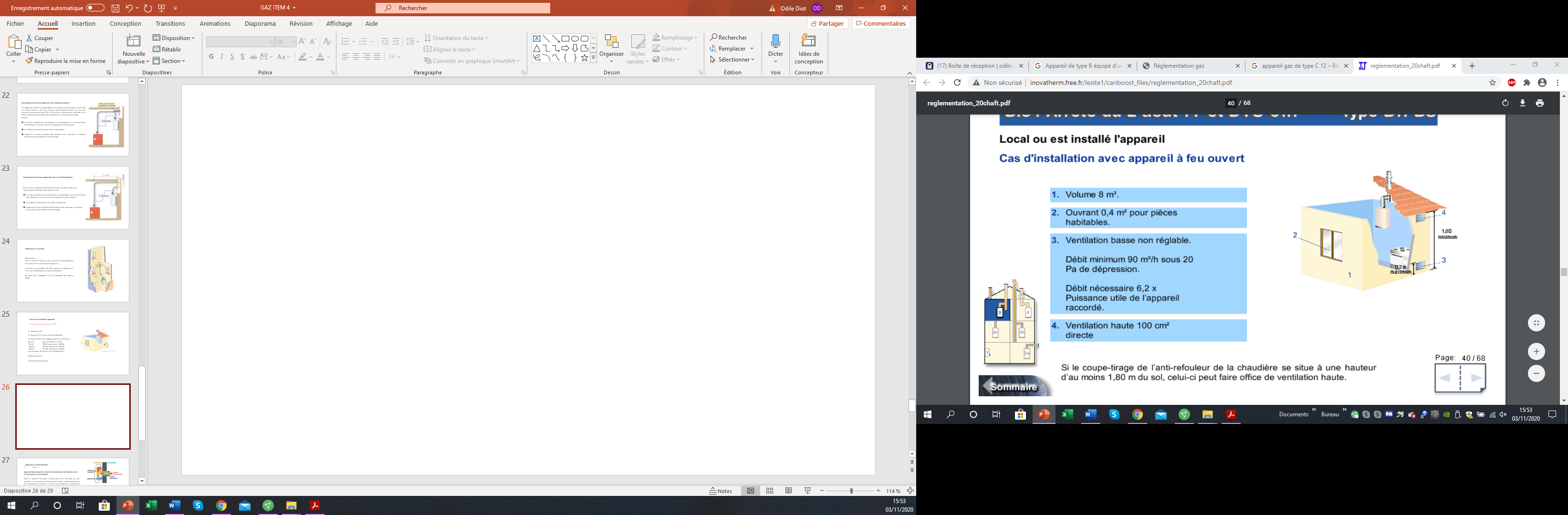

• •Conditions pour appareil de cuisson : local de 8m³ min, ouvrant de 0,4m², ventilation basse et haute.

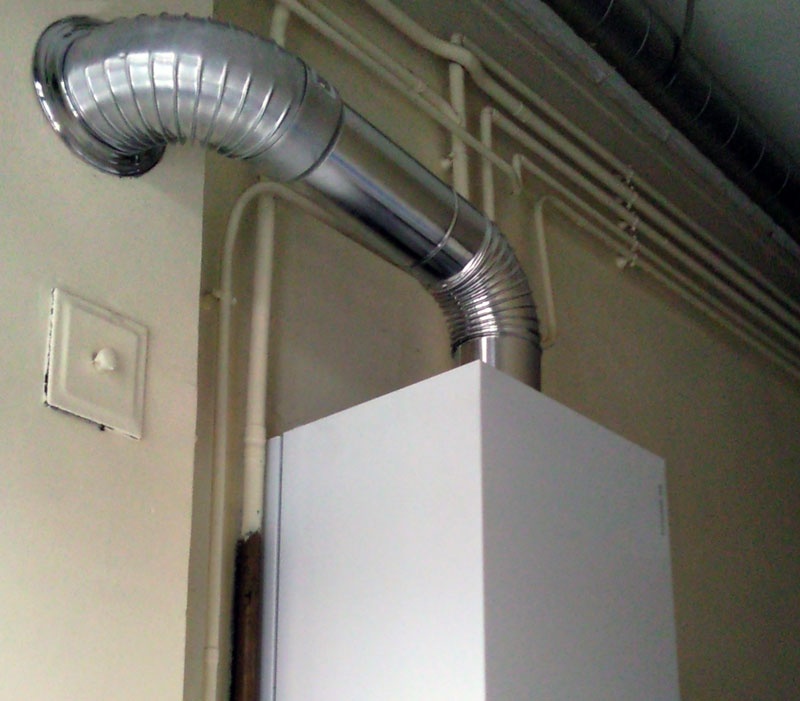

Ces appareils prélèvent l'air comburant dans le local et évacuent les fumées via un conduit de cheminée. Une amenée d'air spécifique est cruciale.

• •Type B11 : Tirage naturel, sans ventilateur (chaudières, chauffe-bains).
• •Type B11BS : Type B11 avec SPOTT (Système Permanent d'Observation du Tirage Thermique) qui coupe l'appareil en cas de refoulement.
• •Le raccordement sur des conduits collectifs type Shunt ou Alsace est possible pour les installations existantes.

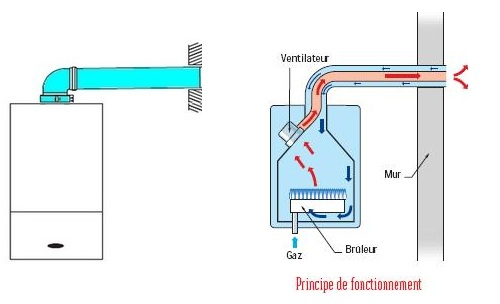

Le circuit de combustion (amenée d'air et évacuation des fumées) est totalement étanche par rapport au local, offrant une sécurité maximale. Ils peuvent être installés dans des locaux non ventilés.

• •Type C1 : Terminal horizontal (ventouse murale).

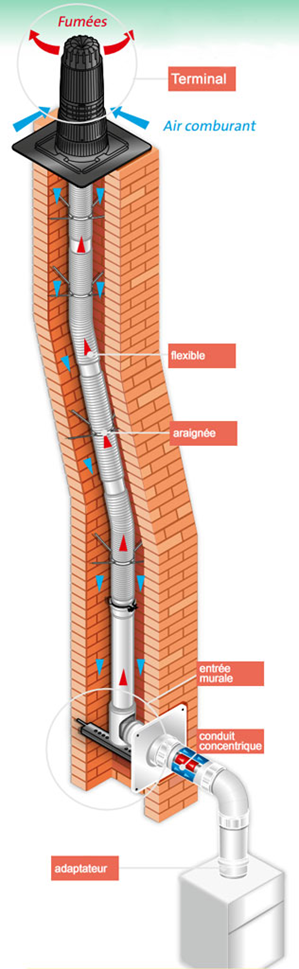

• •Type C3 : Terminal vertical (ventouse en toiture).
• •Type C4 : Raccordé sur un Conduit Collectif pour Chaudière Étanche (3CE).
• •L'amenée d'air et l'évacuation se font par des conduits concentriques (ex: 60/100, 80/125).

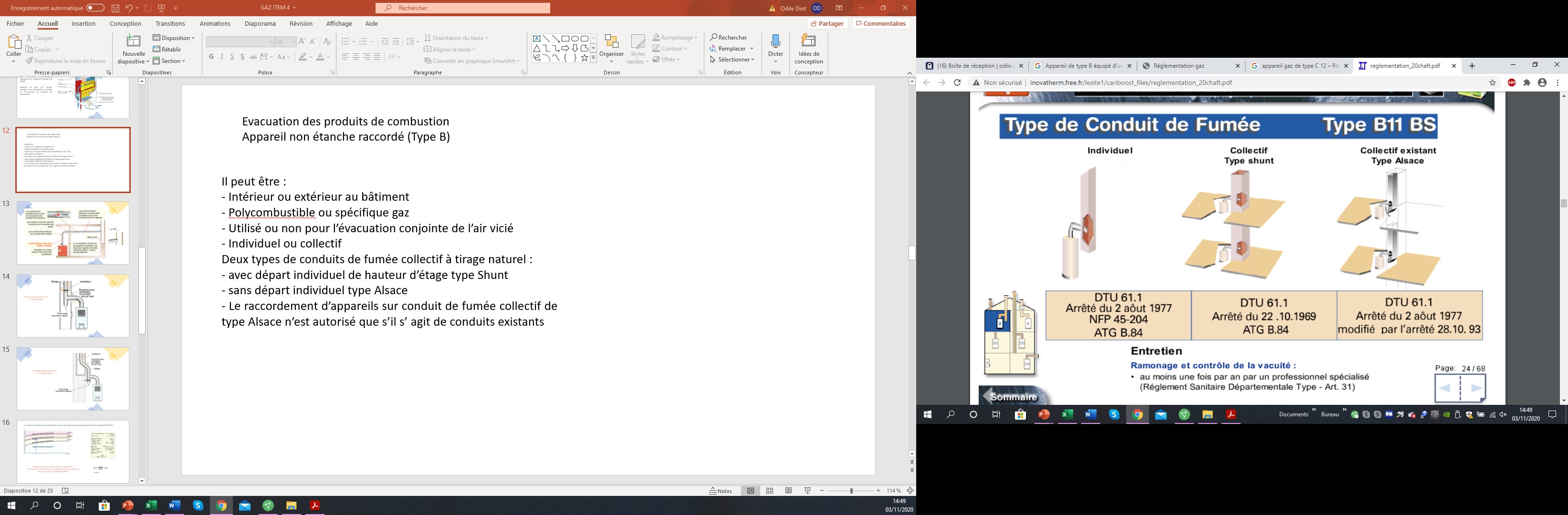

Le tirage est généré par la différence de densité entre les fumées chaudes et l'air extérieur. La hauteur et la section du conduit sont des facteurs déterminants.

• •Le conduit de raccordement ne doit pas avoir plus de 2 coudes à 90° et une longueur horizontale < 3 mètres (généralement).
• •Les conduits collectifs shunt ont des raccordements individuels de hauteur d'étage.
• •Les conduits Alsace sont des conduits collectifs sans raccordement individuel, leur utilisation est limitée à l'existant.

L'évacuation par ventouse est soumise à des règles de positionnement strictes pour éviter la recirculation des gaz brûlés et les nuisances.

• •A = 0,40m : distance mini entre l'orifice et toute baie ouvrante.
• •B = 0,60m : distance mini entre l'orifice et tout orifice de ventilation.
• •C : Si orifices < 1,80m du sol, protection contre les interventions extérieures requise.
• •Un déflecteur est obligatoire si l'orifice débouche sur une circulation à moins de 1,80m du sol.
