Principes Fondamentaux de l'Électricité

L'électricité est une forme d'énergie résultant du déplacement des électrons. Elle est produite par diverses méthodes pour être utilisée dans nos infrastructures.

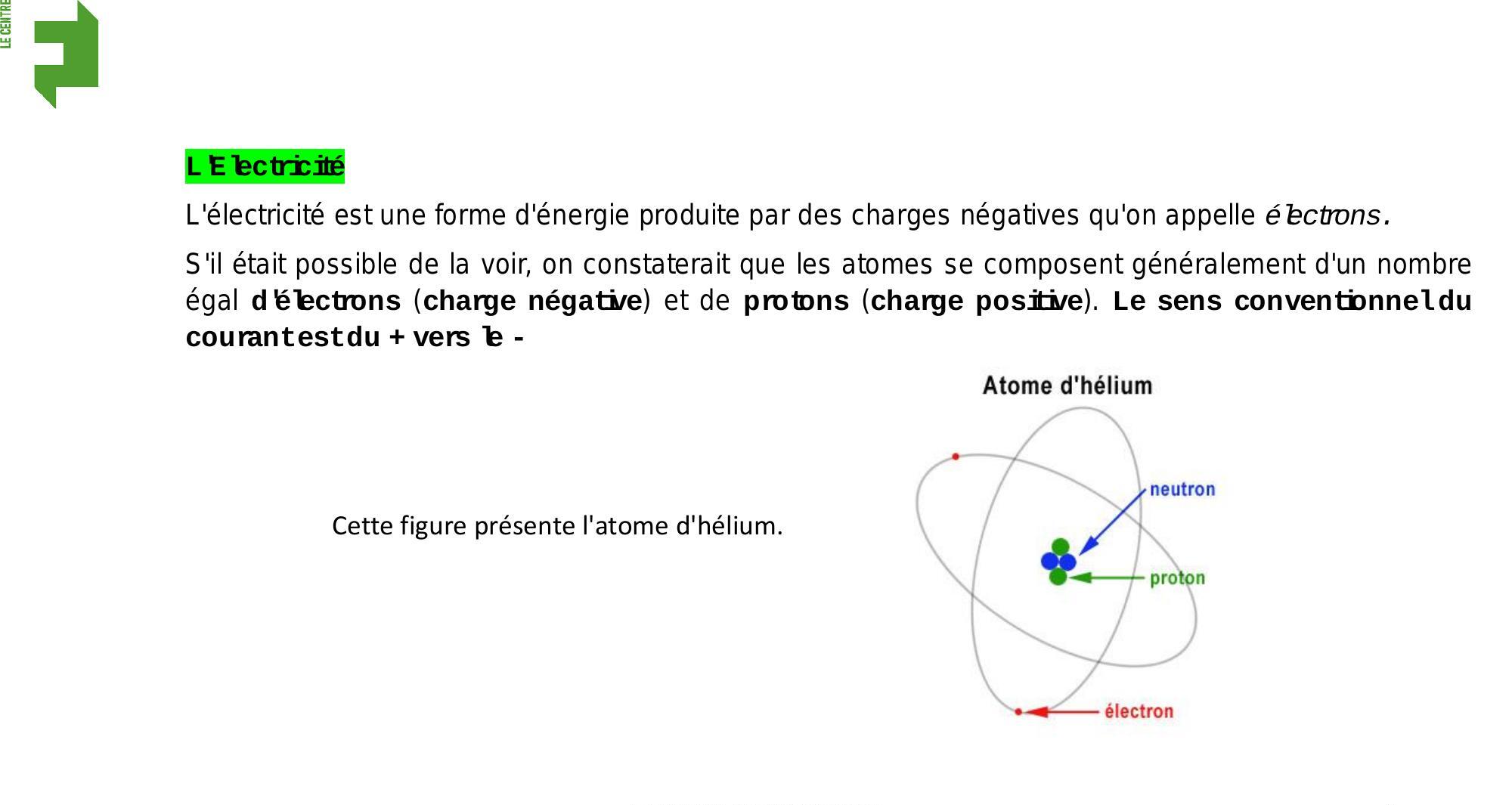

• •L'électricité est une énergie produite par des électrons (charges négatives).
• •Atomes généralement composés d'électrons (-) et de protons (+).
• •Sens conventionnel du courant : du + vers le -.
• •Peut être générée chimiquement (piles), mécaniquement (alternateurs), thermiquement (thermocouples) ou optiquement (cellules photoélectriques).
• •Courant électrique : déplacement d'ensemble des charges électriques dans un conducteur.

Ces trois grandeurs fondamentales sont au cœur de la compréhension de tout circuit électrique et de son fonctionnement.

• •Tension électrique (U) : mesurée en Volts (V), décrit la quantité d'électricité. (Ex: 230 V).
• •Intensité électrique (I) : mesurée en Ampères (A), indique le mouvement de l'électricité. (Ex: 100 A).
• •Résistance (R) : mesurée en Ohms (Ω), détermine la capacité d'un circuit à ralentir le courant.
• •Résistance proche de 0 Ω pour un circuit très conducteur, infinie pour non-contact.

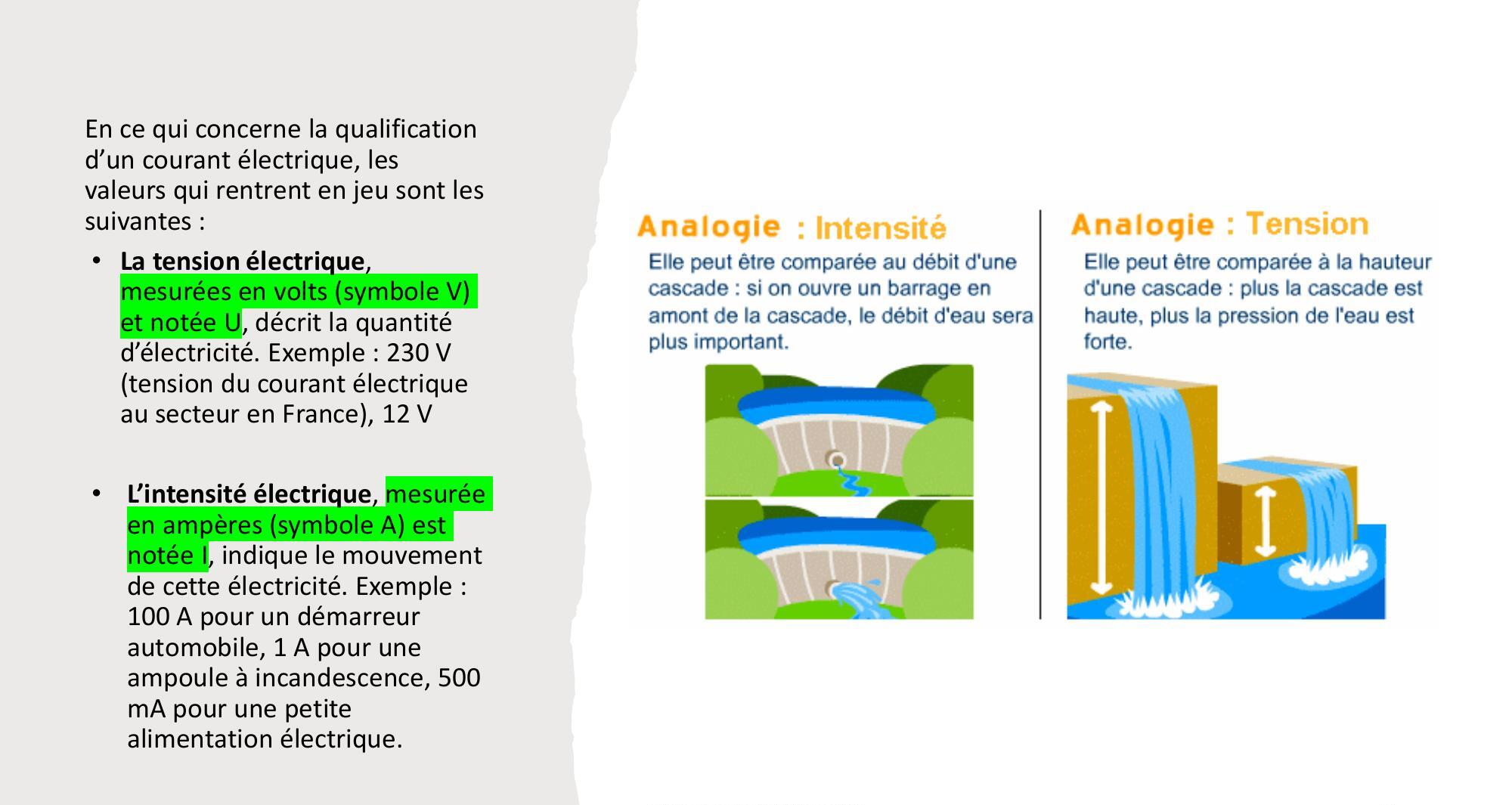

• •Analogie hydraulique : tension = pression, intensité = débit, résistance = restriction.

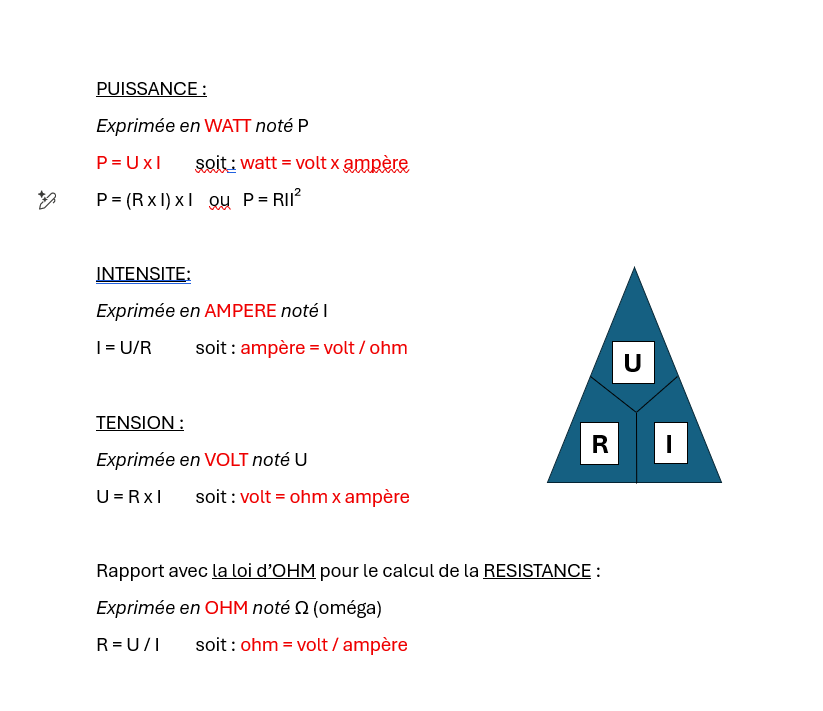

Mémo visuel des relations entre puissance (P), tension (U), intensité (I) et résistance (R).

La loi d'Ohm est la relation fondamentale entre les grandeurs électriques, et la puissance mesure l'énergie fournie ou consommée.

• •Loi d'Ohm : U = R × I (Tension = Résistance × Intensité).
• •Permet de calculer une grandeur si les deux autres sont connues.
• •Puissance électrique (P) : exprimée en Watts (W).
• •Formule simple de puissance : P = U × I (Puissance = Tension × Intensité).
• •Représente l'énergie fournie en une seconde.

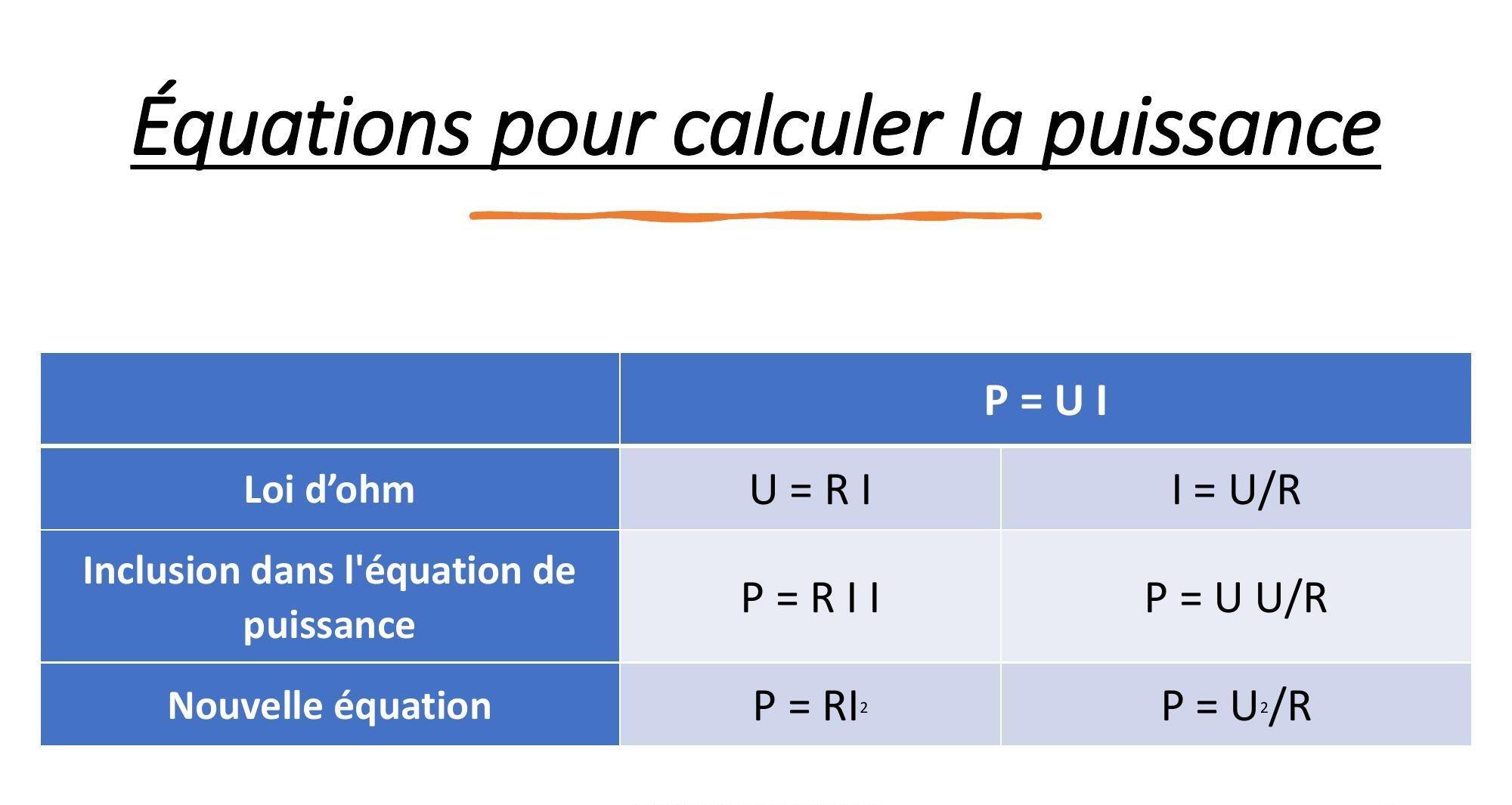

• •Autres formules de puissance issues de la loi d'Ohm : P = R × I² et P = U² / R.

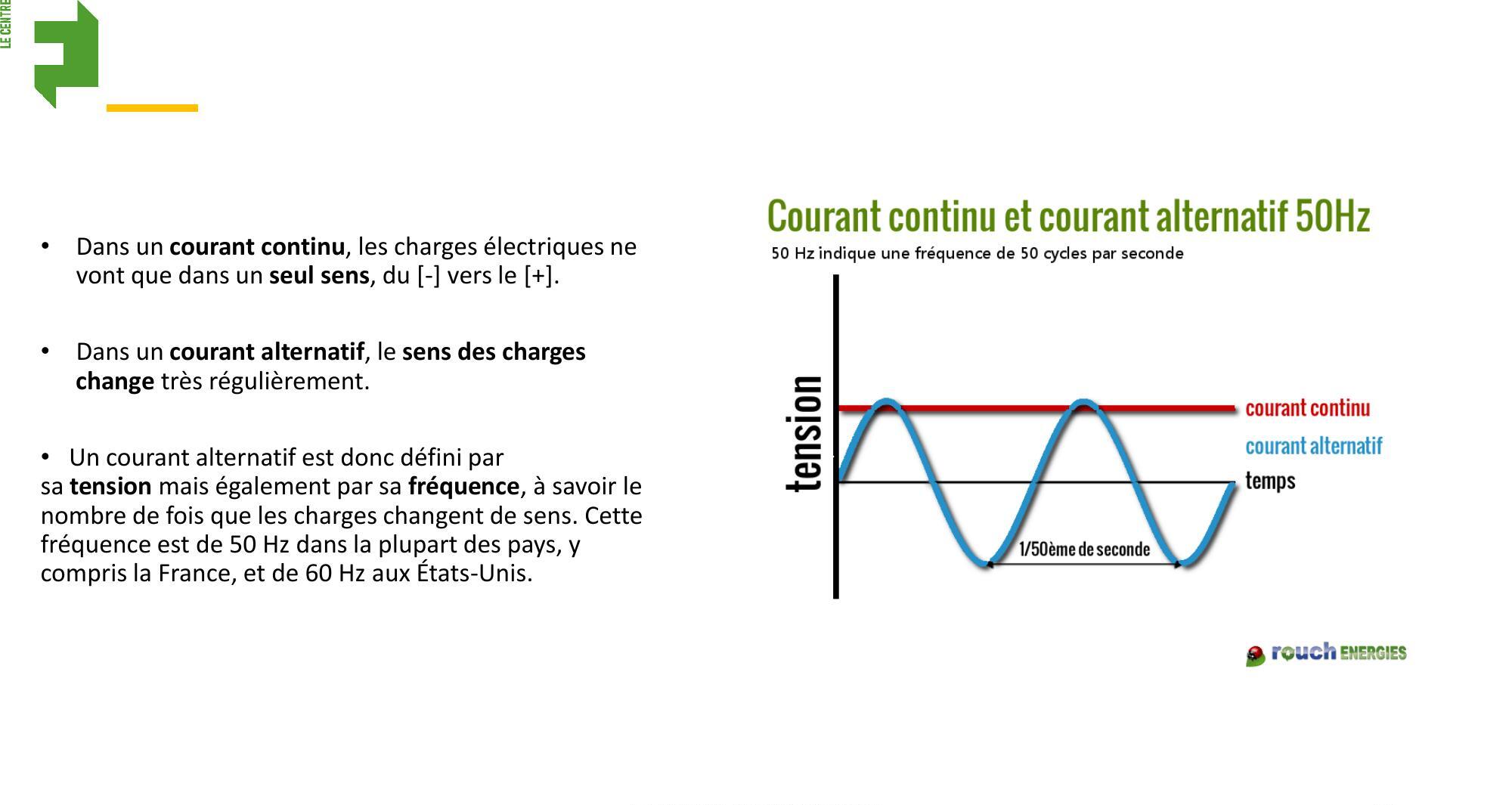

Il existe deux principaux types de courants électriques : continu (DC) où les charges circulent dans un sens unique, et alternatif (AC) où le sens des charges change périodiquement.

• •Courant continu (DC/CC) : charges électriques dans un seul sens (du - vers le +).
• •Courant alternatif (AC/CA) : sens des charges change régulièrement.
• •Fréquence du courant alternatif : mesurée en Hertz (Hz), nombre de changements de sens par seconde.
• •En France, fréquence de 50 Hz ; aux États-Unis, 60 Hz.
• •Le courant alternatif est distribué par le réseau pour habitation (230 VAC).
• •Le courant continu est souvent utilisé pour petits appareils (Ex: 12 VDC).
• •Puissance réelle (en Watts) = puissance apparente (en Voltampères) seulement en courant continu.

Connaître les ordres de grandeur de puissance et les unités de mesure permet de mieux appréhender les installations électriques.

• •Puissance (W) d'appareils courants : Chargeur (5W), Réfrigérateur (200W), Lave-linge (2500W), Chauffage (1000-2000W).

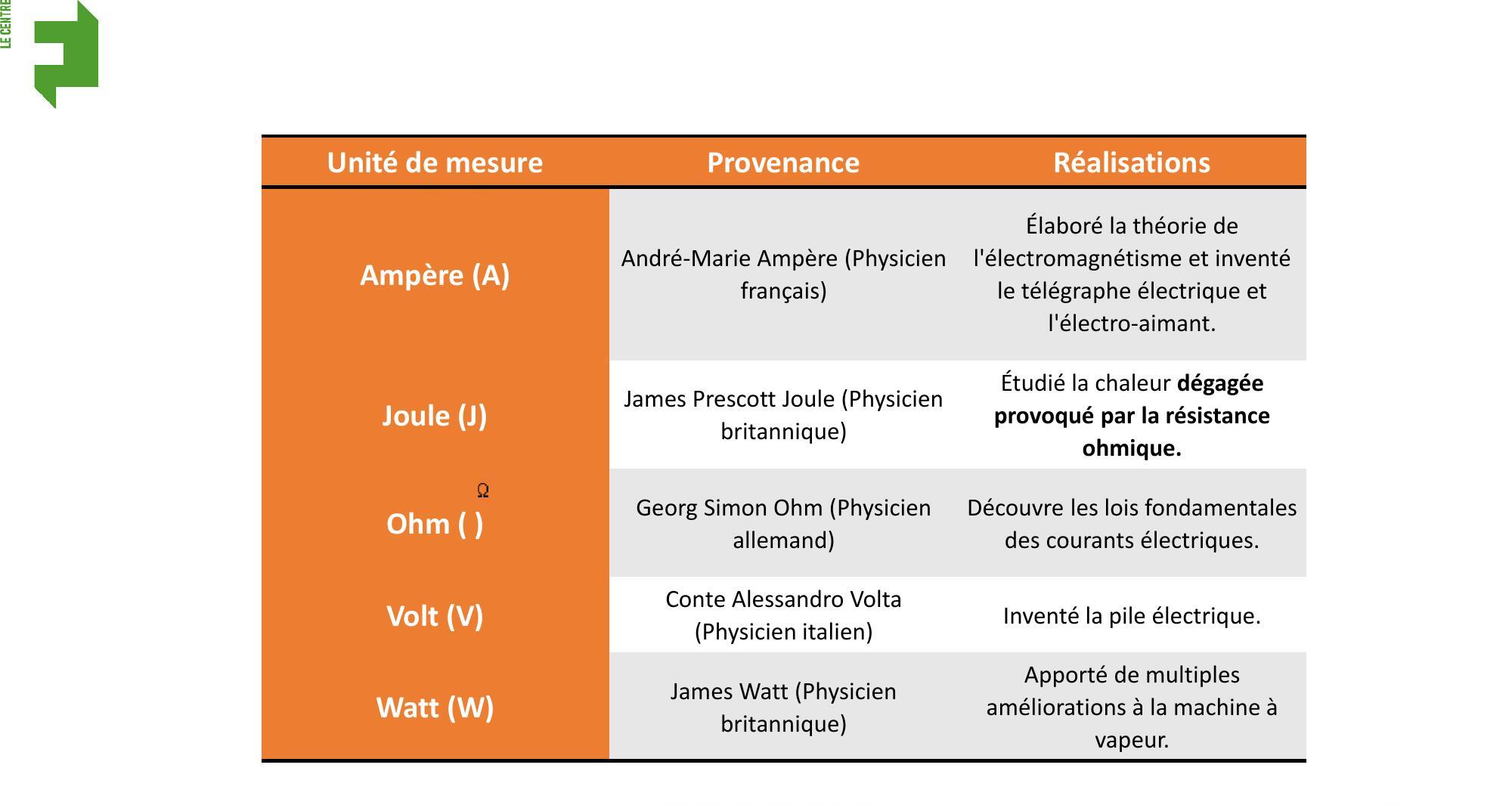

• •Ampère (A) : unité de mesure du courant (André-Marie Ampère).
• •Joule (J) : unité d'énergie (James Prescott Joule).
• •Ohm (Ω) : unité de résistance (Georg Simon Ohm).
• •Volt (V) : unité de tension (Conte Alessandro Volta).
• •Watt (W) : unité de puissance (James Watt).
• •L'énergie (W) est la quantité d'électricité consommée, mesurée en Joules ou kilowattheures (kWh), avec W = P × t.
