Points de Contrôle Généraux (B1-B3)

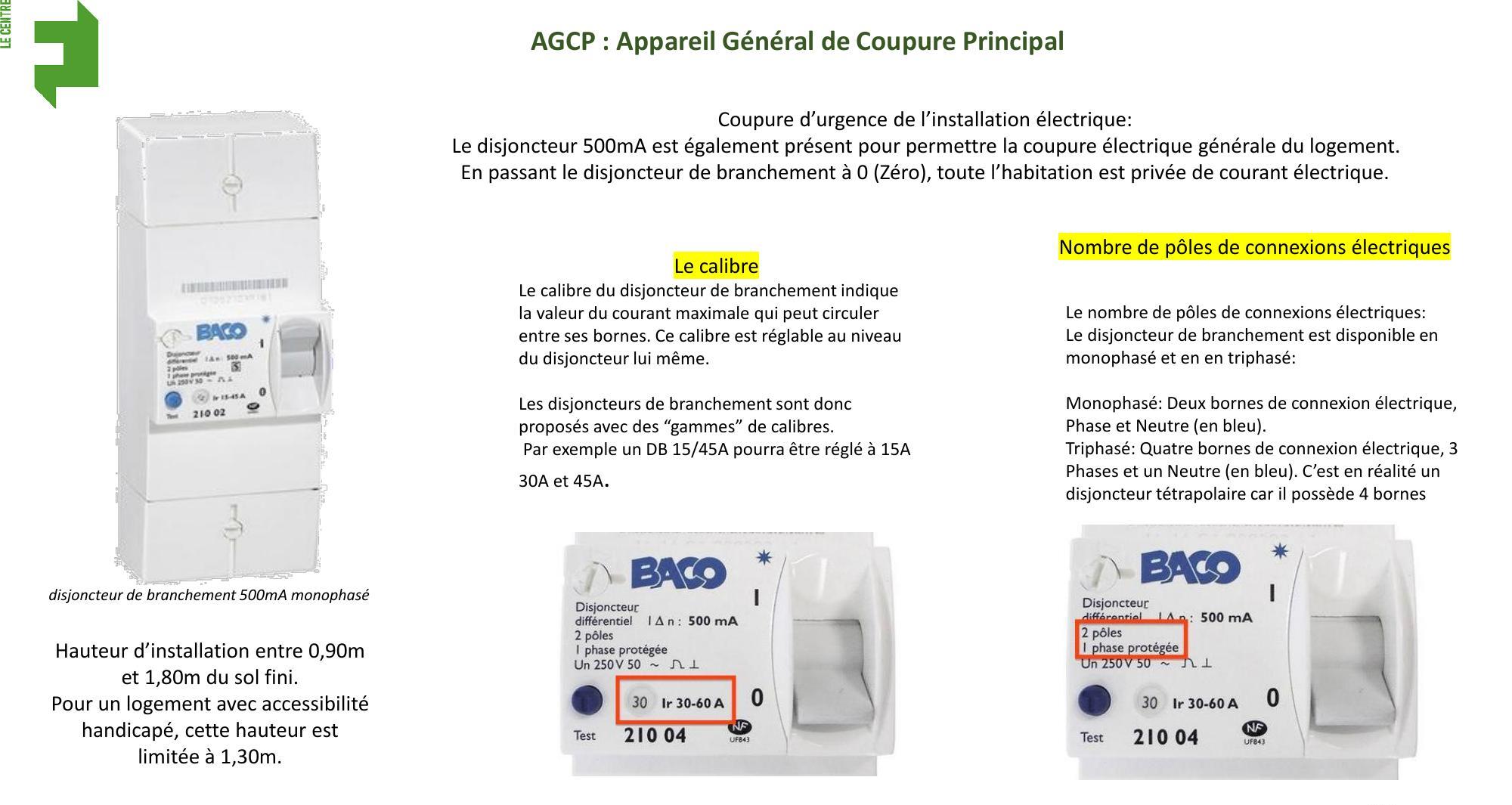

L'AGCP doit être présent, situé à l'origine de l'installation intérieure et facilement accessible.

• •Vérifier la présence et l'accessibilité de l'AGCP (Disjoncteur de Branchement).
• •Localisation : À l'origine de l'installation électrique intérieure.
• •Accessibilité : Hauteur d'installation entre 0,90m et 1,80m du sol fini (1,30m pour PMR).
• •Fonction : Coupure d'urgence de l'ensemble de l'installation.
• •Le disjoncteur général 500mA est considéré comme l'AGCP.
• •Le nombre de pôles (mono ou triphasé) et le calibre du DB sont vérifiés.

L'installation doit comporter un dispositif différentiel de sensibilité appropriée aux conditions de mise à la terre, protégeant toutes les masses à l'origine de l'installation.

• •Existence d'au moins un DDR (interrupteur ou disjoncteur différentiel) à haute sensibilité (30mA) protégeant l'intégralité de l'installation.
• •Vérifier le bouton Test du DDR (si présent) pour s'assurer de son fonctionnement.
• •Les types de différentiels (AC, A, Hpi) sont vérifiés en fonction des circuits protégés (NF C 15-100).
• •Le nombre minimum de DDR dans l'habitat (pour une installation neuve) est d'au moins un type A et au moins un type AC protégeant les circuits restants.

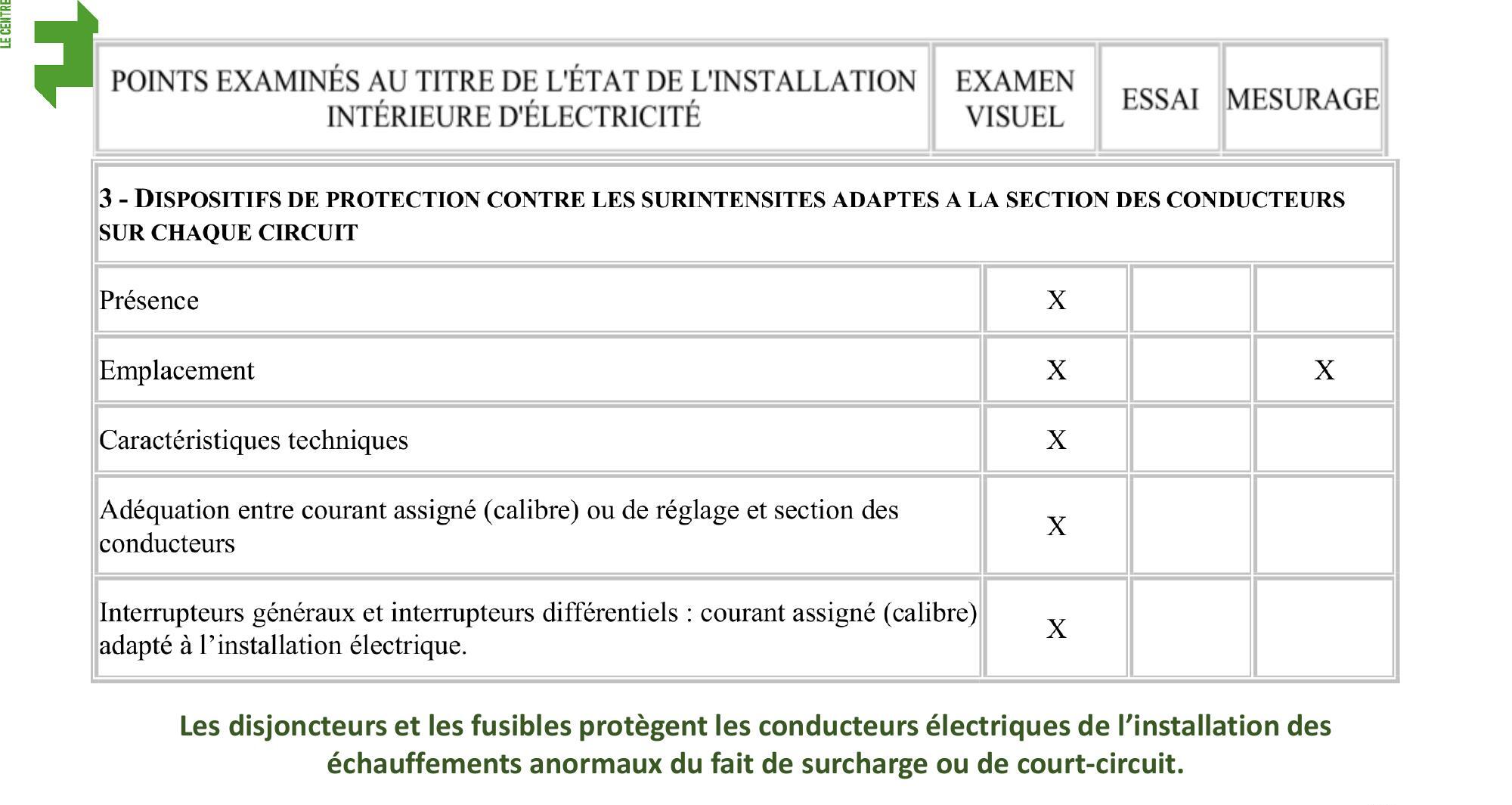

Chaque circuit doit être protégé contre les surintensités (surcharges et courts-circuits) par des dispositifs adaptés à la section des conducteurs.

• •Dispositifs de protection (disjoncteurs divisionnaires ou fusibles gG) adaptés aux calibres des conducteurs.
• •Chaque circuit est protégé à son origine sur le conducteur de phase.
• •Absence de dispositifs vétustes (fusibles à puits, à broche, à tabatière, certains portes-fusibles).
• •Absence de traces d'échauffement sur les protections ou les câbles.
• •Les sections minimales des conducteurs sont vérifiées sous le disjoncteur de branchement et sous les protections (ex: 1.5mm² pour 10/16A, 2.5mm² pour 16/20A).
• •Règles d'adéquation entre le courant assigné des protections et la section des conducteurs.
• •Règles pour interrupteurs différentiels (Amont/Aval) pour s'assurer de leur dimensionnement correct par rapport aux protections amont et aval.
