Mise à la Terre et Liaisons Équipotentielles

La mise à la terre est un élément fondamental de la sécurité électrique, permettant d'évacuer les courants de défaut et de prévenir les chocs électriques.

• •Elle protège les personnes contre les défauts d'isolement.
• •Nécessite une valeur de résistance de terre faible pour être efficace en association avec un disjoncteur différentiel.

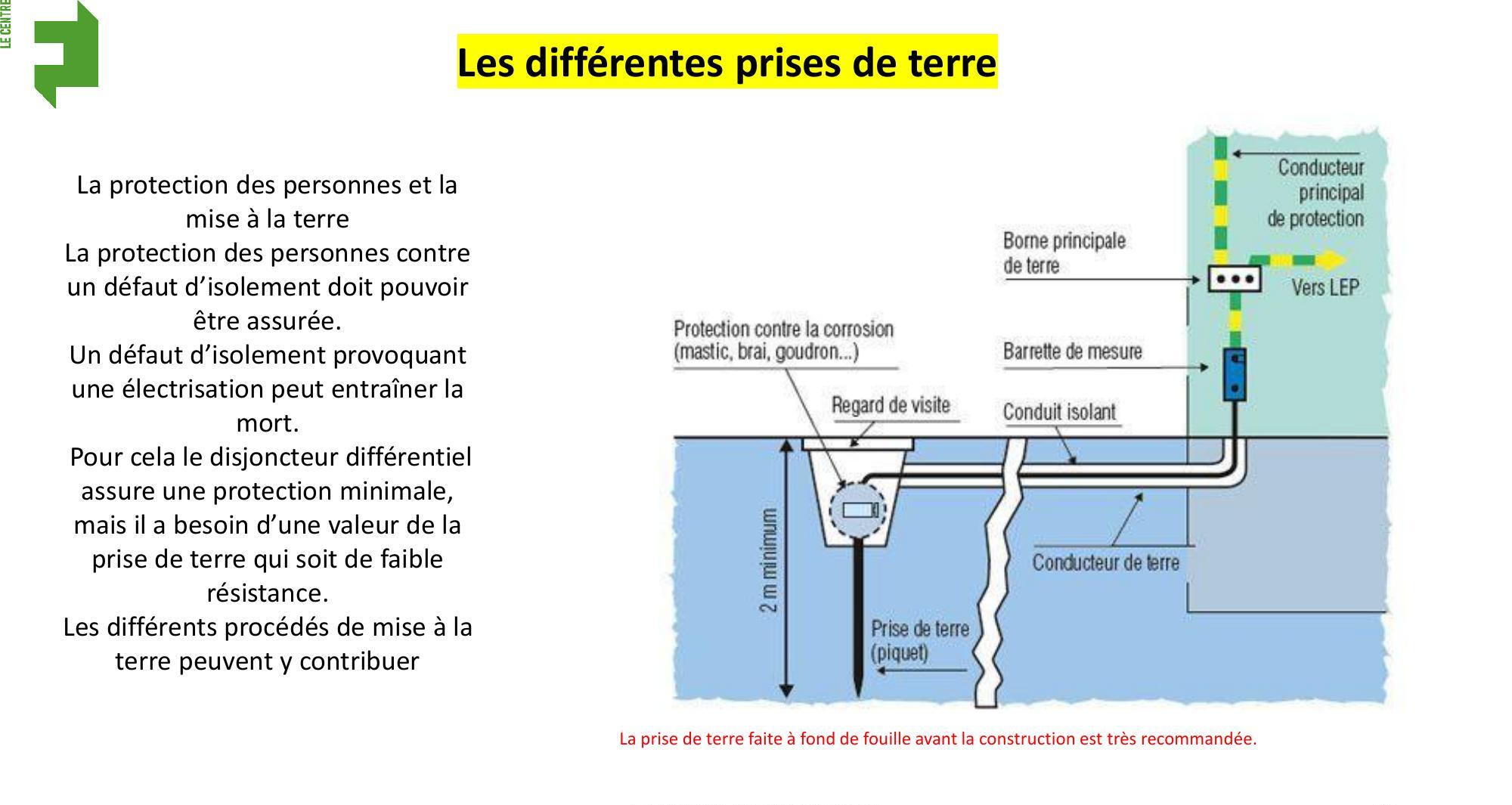

• •La prise de terre faite en fond de fouille est fortement recommandée.
• •Les prises de terre ne doivent pas être constituées de canalisations métalliques véhiculant des liquides ou des gaz.
• •En cas de multiplicité de prises de terre, elles doivent être interconnectées.

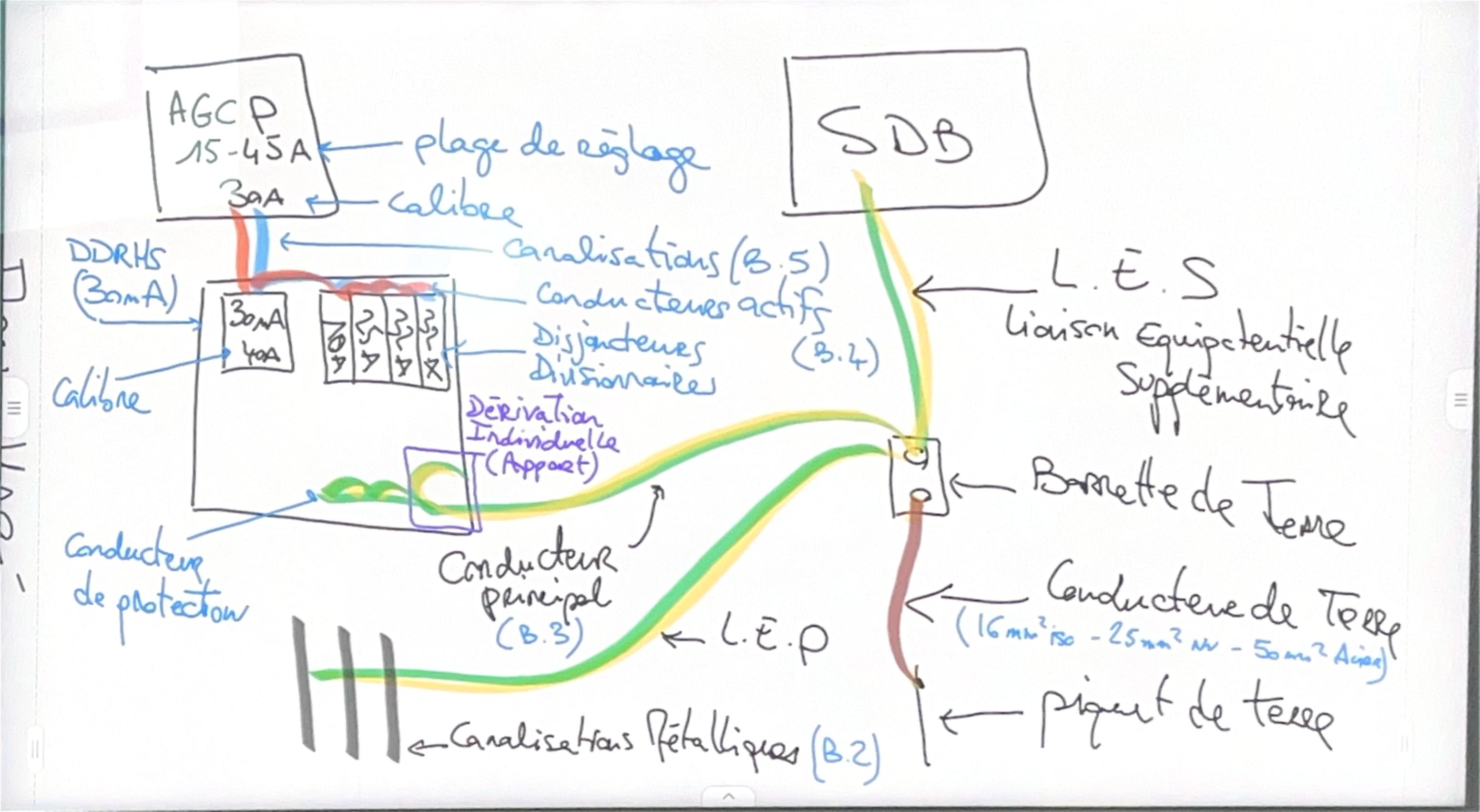

La mise à la terre est un système comprenant plusieurs composants qui assurent la bonne évacuation des courants de défaut.

• •Borne principale de terre : Point de connexion des conducteurs de protection et d'équipotentialité.
• •Conducteur de terre : Relie la borne principale à la prise de terre elle-même.
• •Conducteur principal de protection : En maison individuelle, relie conducteurs de protection, de terre et d'équipotentialité.
• •Dérivation individuelle de terre : En collectif, relie répartiteur de terre à l'installation de mise à la terre commune.
• •Installation de mise à la terre : Ensemble des liaisons et dispositifs (prise de terre, conducteurs, bornes, etc.).
• •Liaison équipotentielle principale (LEP) : Met au même potentiel masses et éléments conducteurs.

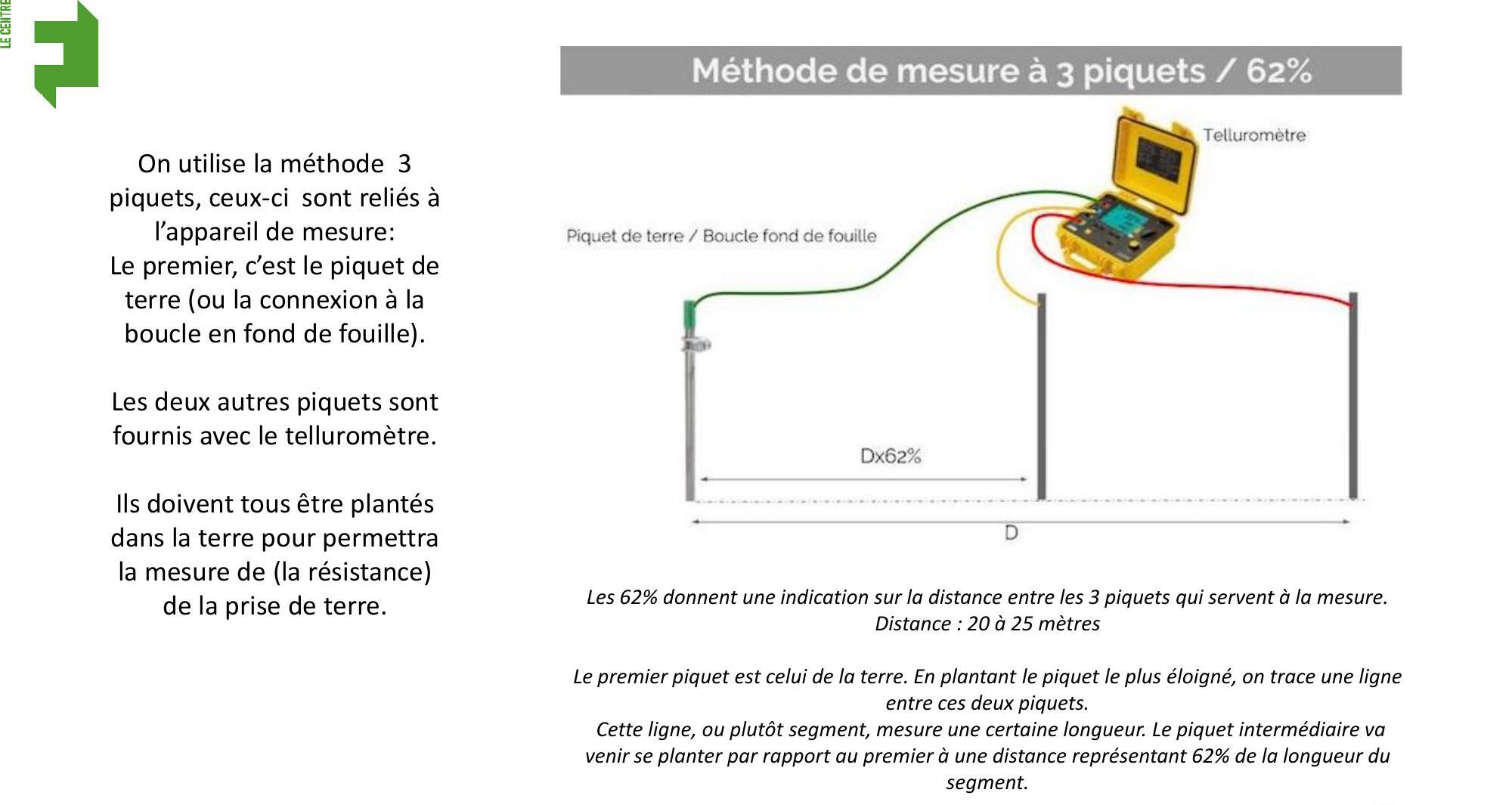

La mesure de la résistance de la prise de terre est cruciale pour valider son efficacité, souvent réalisée avec un telluromètre selon la méthode des 3 piquets.

• •Utilise la loi d'Ohm : U = R × I, en injectant un courant à tension constante.
• •Méthode des 3 piquets : 1 piquet de terre + 2 piquets auxiliaires fournis avec le telluromètre.
• •Les piquets auxiliaires sont plantés à 20-25 mètres, le 2ème piquet à 62% de la distance du 3ème.
• •Mesure effectuée hors tension, barrette de terre déconnectée en maison individuelle.
• •Norme NF C 15-100 : Résistance de terre maximale de 100 Ω pour DDR 500 mA (U=R×I = 100Ω × 500mA = 50V, seuil limite de dangerosité).
• •La longueur optimale du piquet de terre est de 2m pour minimiser les variations dues à l'humidité du sol.

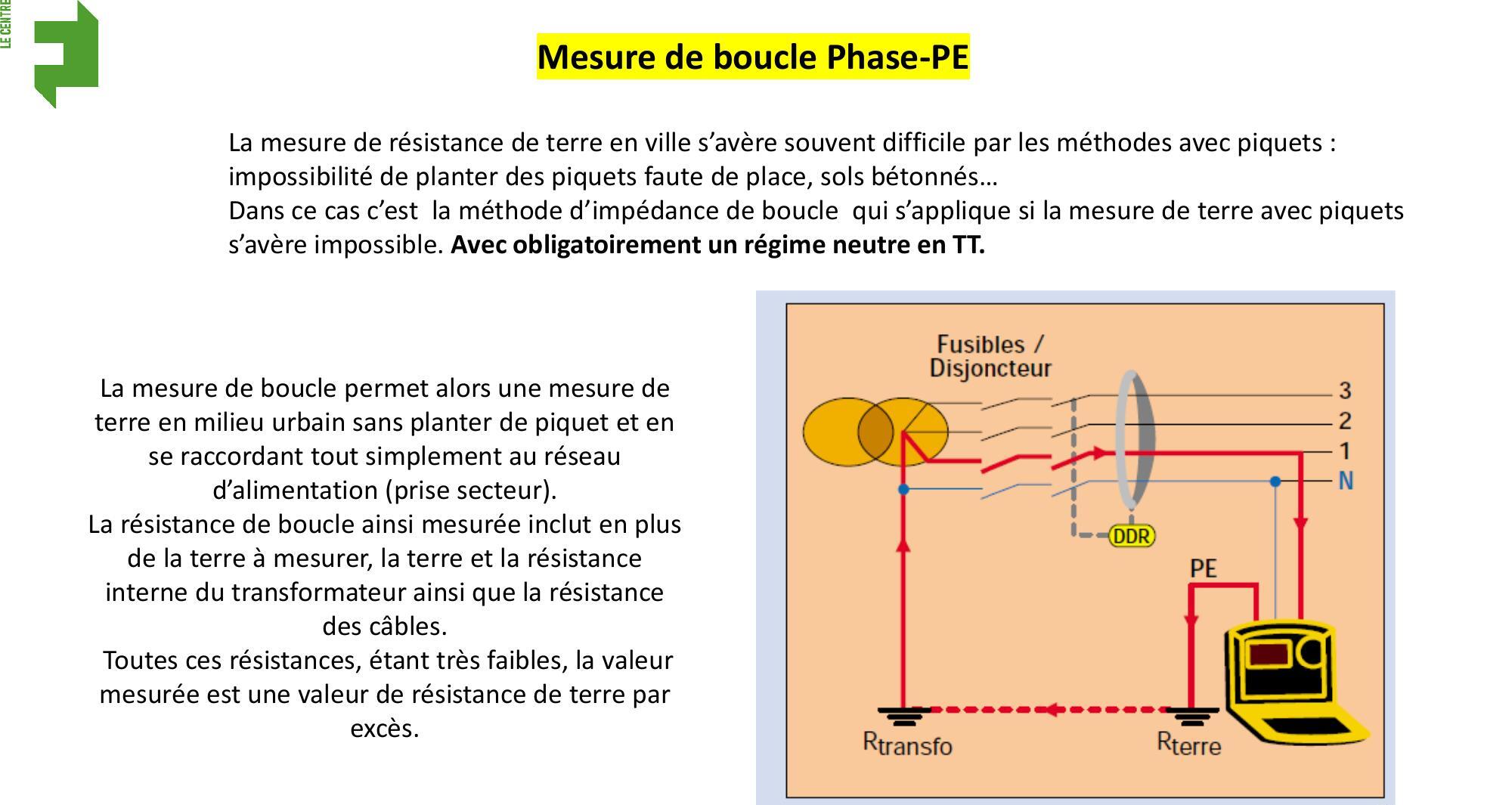

Lorsque la méthode des piquets est impraticable (milieu urbain, sol bétonné), la mesure d'impédance de boucle permet une estimation de la résistance de terre.

• •Alternative à la méthode des piquets en milieu urbain.
• •Réalisée sans piquets, en se raccordant au réseau d'alimentation (prise secteur).
• •Applicable si le régime de neutre est TT.
• •La valeur mesurée inclut d'autres résistances (terre, interne transformateur, câbles), étant de ce fait une valeur de résistance de terre par excès.

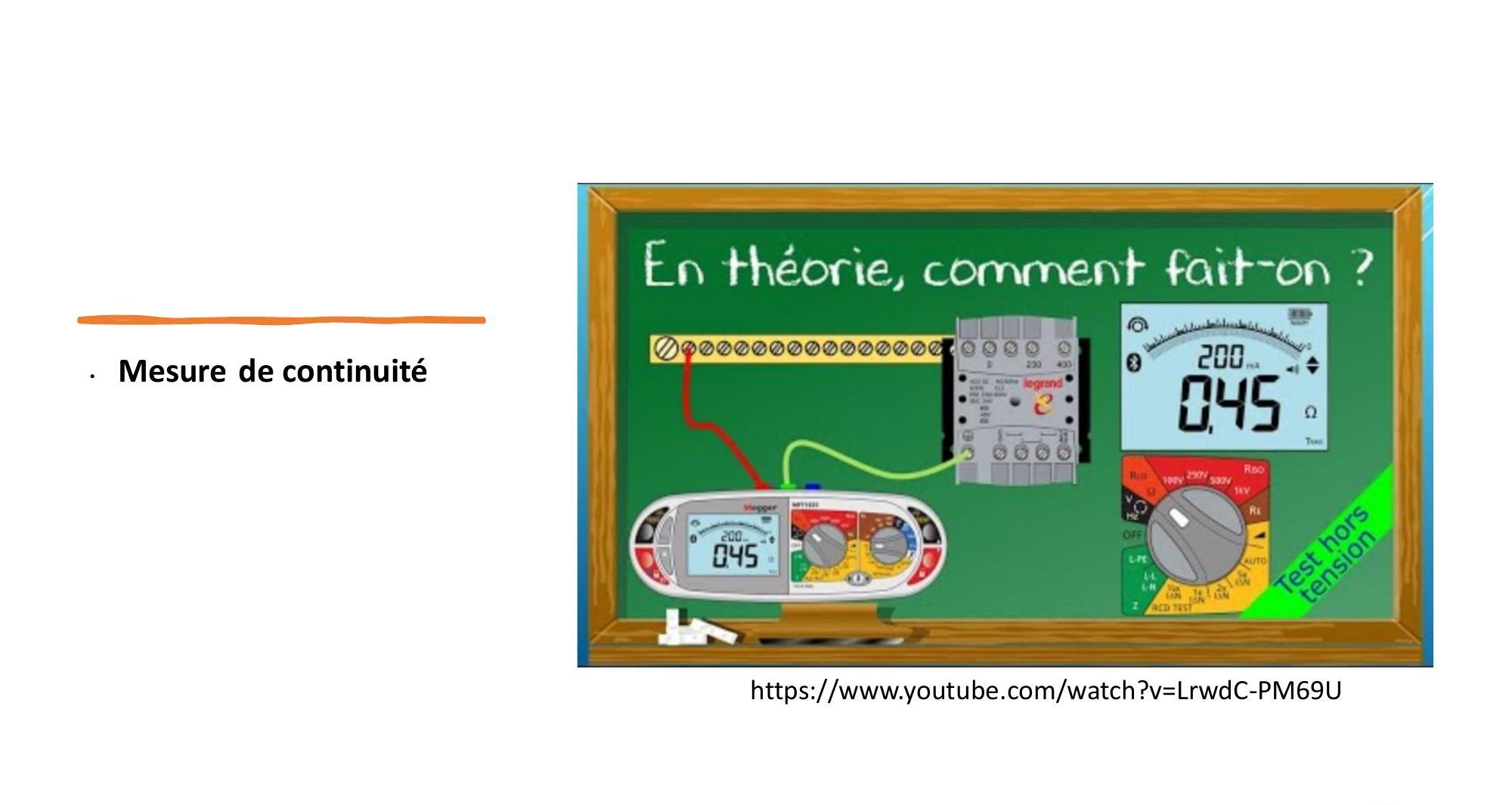

La continuité électrique assure que tous les éléments conducteurs sont bien reliés à la terre pour une protection efficace.

• •Caractéristique : résistance ohmique entre deux éléments conducteurs.
• •La continuité est bonne si la résistance est ≤ 2 Ω (UTE C 15-105).
• •Toutes les masses des appareils électriques et canalisations métalliques doivent être interconnectées (conducteur vert/jaune).
• •Liaison équipotentielle supplémentaire (LES) obligatoire dans les salles de bain.
• •Appareil de mesure : source 4V à 24V à vide, courant ≥ 0,2A (200mA).
• •Secteur en mode Test de continuité (souvent partagé avec Ω) ; multimètre bipe si continuité détectée.
