Liaisons Équipotentielles et Locaux Spécifiques

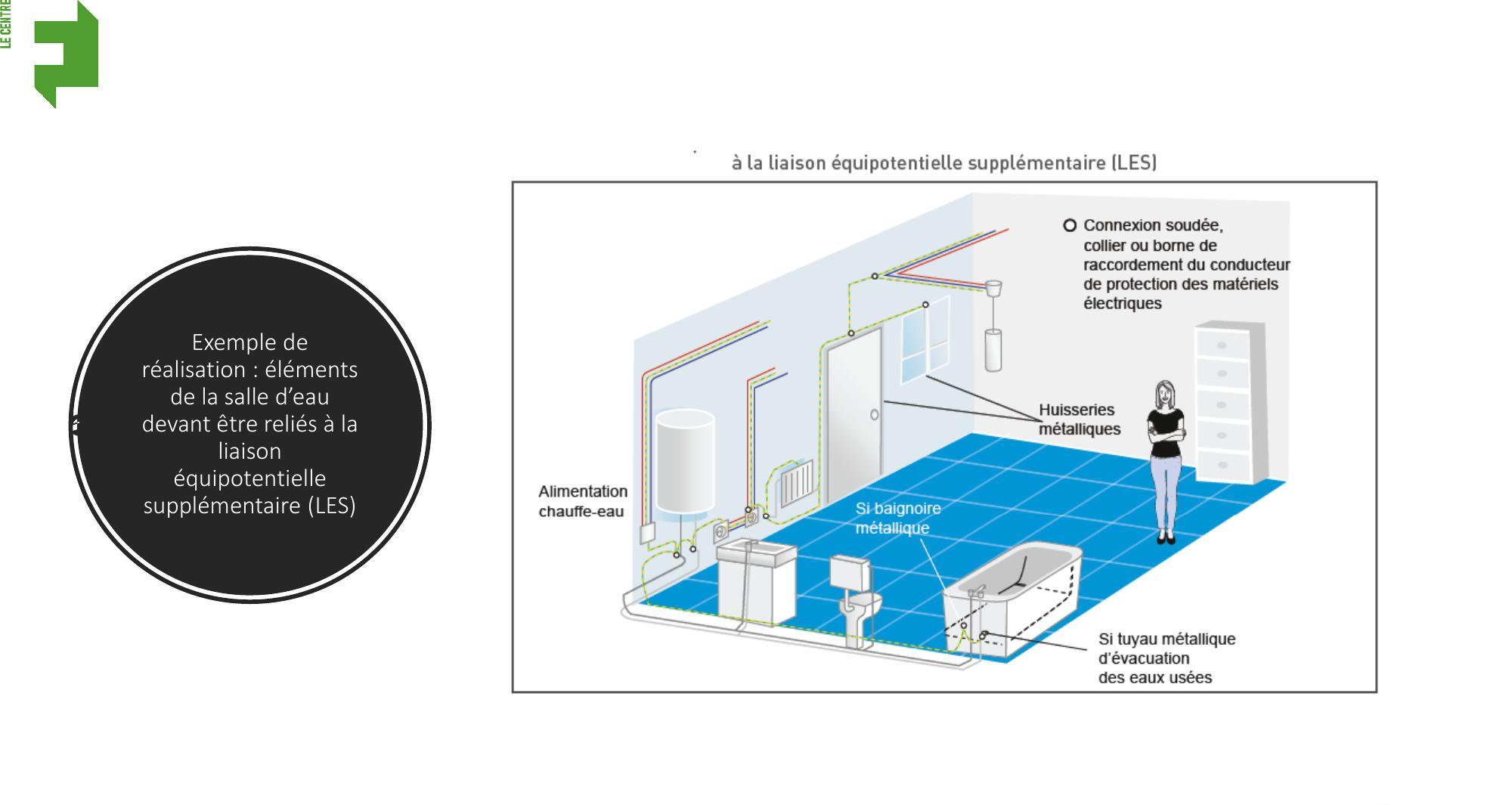

Les locaux contenant une baignoire ou une douche nécessitent une liaison équipotentielle supplémentaire pour relier tous les éléments conducteurs et limiter les risques d'électrocution.

• •Existence et bon raccordement de la LES dans les salles d'eau.
• •Continuité électrique de la LES vérifiée par mesure : résistance ≤ 2 Ω.
• •Relie canalisations métalliques (eau, gaz), corps de baignoire/receveur métallique, radiateurs, huisseries métalliques, grillages de chauffage au sol.
• •Ne sont pas à relier : tronçons ne sortant pas du local, grille d'aération, porte-serviettes, parements/pare-douches non conducteurs.
• •Mesure compensatoire : Résistance d'isolement > 500 kΩ avec mégohmmètre 500V DC.
• •Nécessite un dispositif différentiel à haute sensibilité (30mA) protégeant l'ensemble de l'installation électrique.

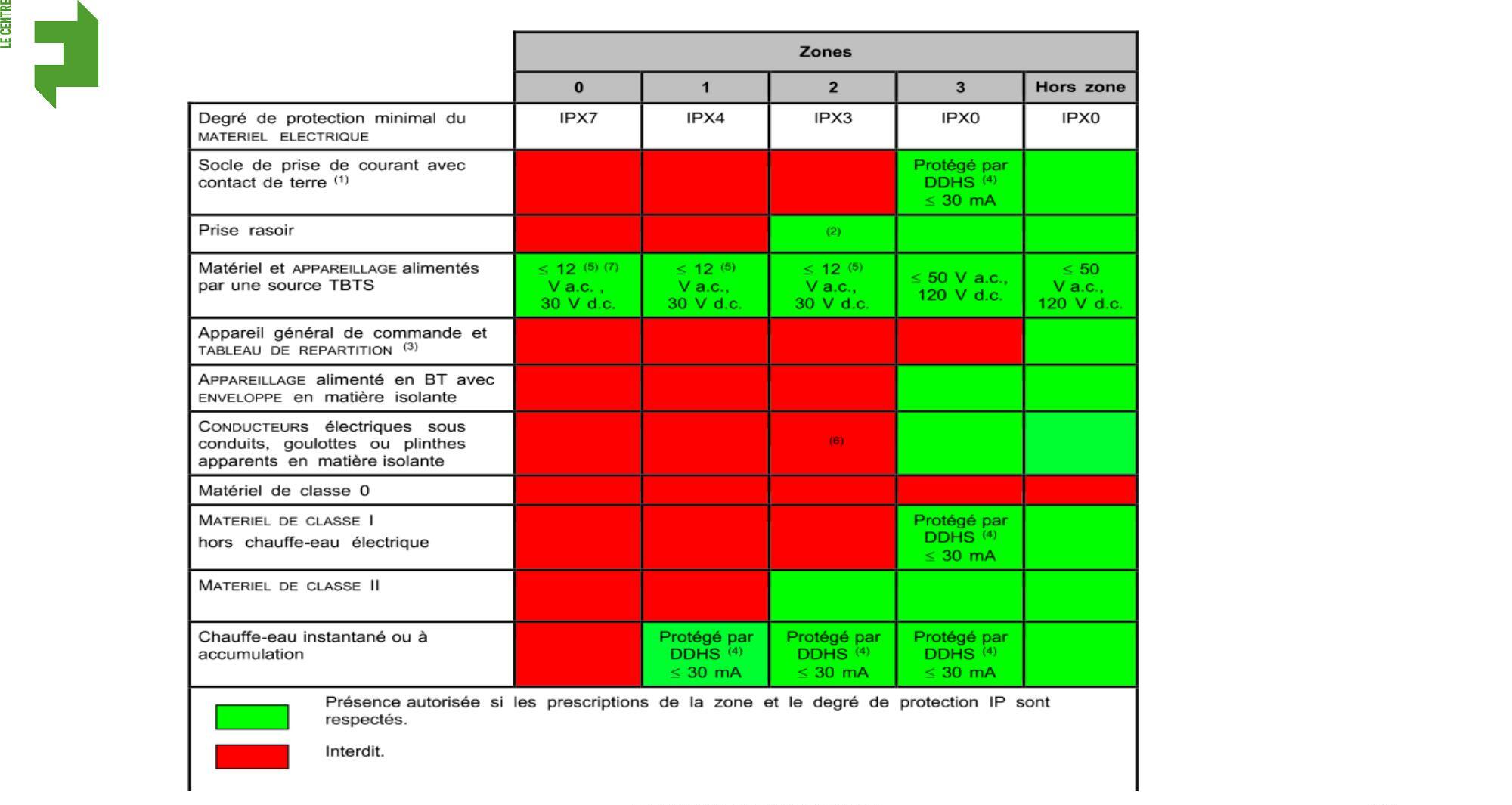

L'indice de protection (IP) des appareils électriques est crucial pour leur sécurité dans les environnements humides comme les salles de bain.

• •La protection IP détermine l'étanchéité des appareils électriques face à l'eau.
• •IPX4 : Protection contre les projections d'eau de toutes directions.
• •IPX5 : Protection contre les jets d'eau de toutes directions.
• •IPX7 : Protection contre les effets de l'immersion temporaire (jusqu'à 1m, 30 min).
• •Classe I : Doivent être reliés à la terre.
• •Classe II : N'ont pas besoin d'être reliés à la terre (double isolation).

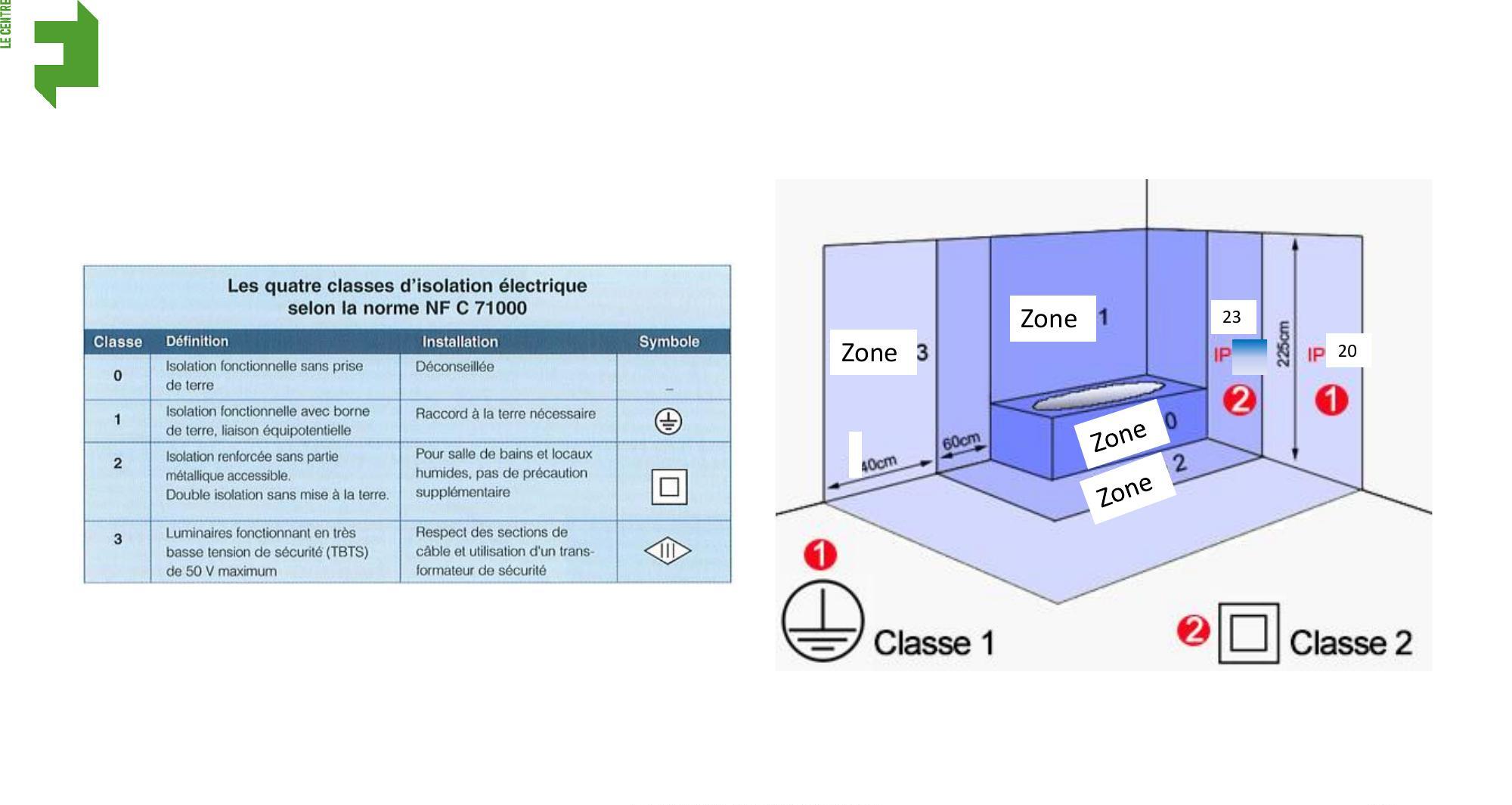

Les salles de bain et douches sont divisées en volumes de protection (0, 1, 2) où l'installation de certains matériels électriques est restreinte.

• •Volume 0 : Intérieur de la baignoire/receveur de douche. Seuls matériels TBTS ou spécifiquement conçus pour l'immersion (IPX7 ou >) sont autorisés.
• •Volume 1 : Zone verticale au-dessus du volume 0, jusqu'à 2,25m de hauteur. Appareils de chauffage d'eau ou d'éclairage de classe I ou II, IPX4 ou >, TBTS, alimentation à partir de très basse tension.
• •Volume 2 : Zone à 0,6m autour du volume 1. Appareils de chauffage d'eau, éclairage de classe I ou II, IPX4 ou >.
• •Les matériels électriques inadaptés aux conditions d'influences externes (eau) en fonction de l'emplacement sont des anomalies.
• •Une paroi fixe peut délimiter les volumes si sa hauteur est suffisante.
