Évaluation des Matériels Électriques
Chapitre 6
📌
Définition et Classes de Matériels
Les matériels électriques sont classifiés selon leur mode de protection contre les chocs électriques, déterminant leur sécurité d'utilisation.
- •Matériel électrique : Tout équipement pour la production, transformation, transport, distribution ou utilisation de l'énergie électrique.
- •Classe 0 : Protection uniquement par isolation principale ; pas de raccordement à la terre (interdit en France pour usages domestiques).

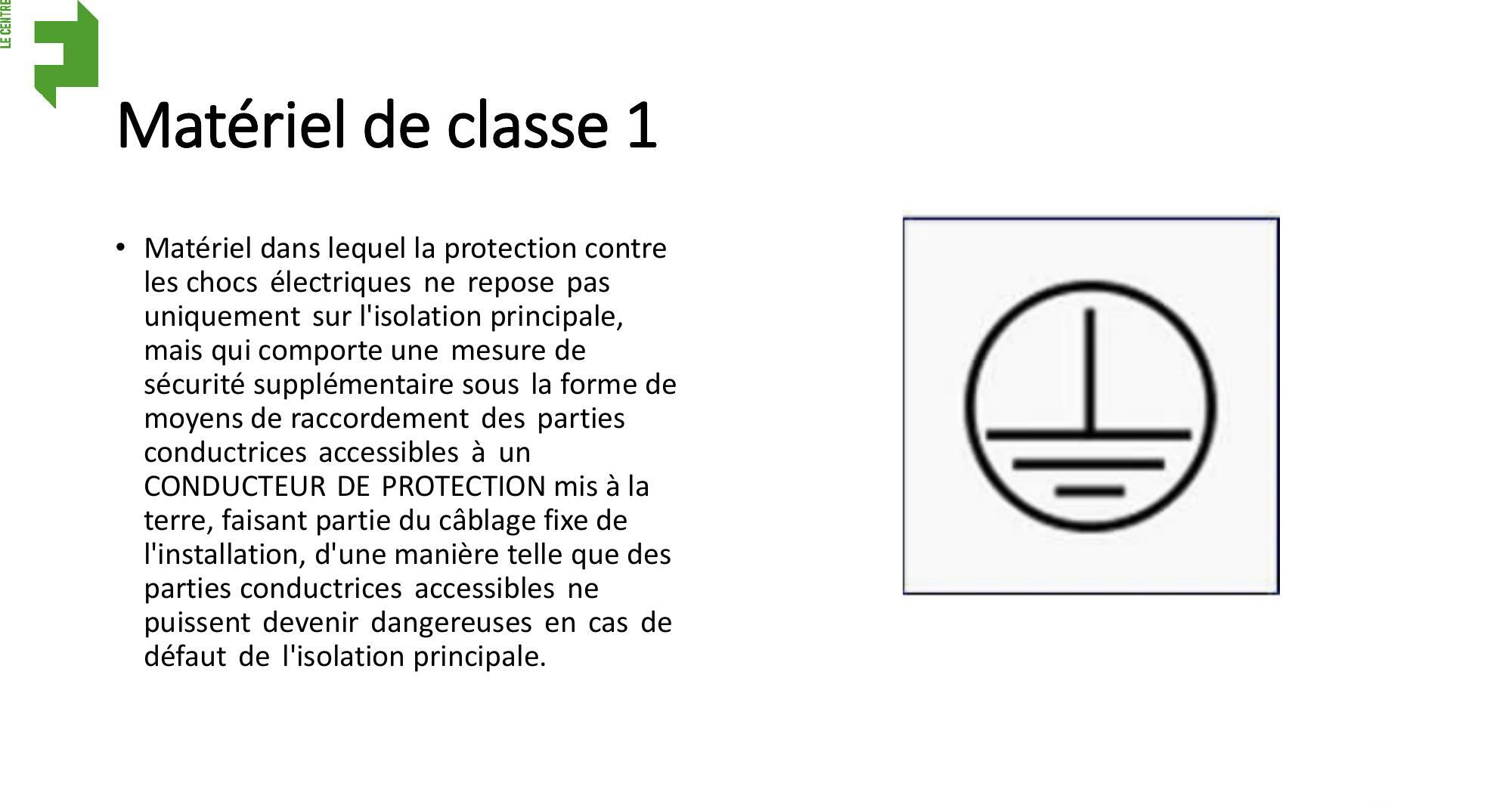

- •Classe I : Protection par isolation principale ET raccordement des parties conductrices accessibles à un conducteur de protection mis à la terre.
- •Classe II : Protection par double isolation ou isolation renforcée ; pas de moyen de mise à la terre de protection.
- •Classe III : Protection par alimentation en très basse tension (TBTS/TBTP) ; tensions < limites (<25V AC, <60V DC) ; pas de borne de terre de protection.
| Classe | Méthode de Protection | Particularités |
|---|---|---|
| 0 | Isolation principale | Pas de terre, protection repose sur l'environnement. (Interdite en France) |
| I | Isolation principale + mise à la terre des masses | Parties conductrices accessibles reliées au conducteur de protection |
| II | Double isolation ou isolation renforcée | Pas de mise à la terre de protection nécessaire |
| III | Très Basse Tension de Sécurité (TBTS) ou de Protection (TBTP) | Tensions très faibles, pas de borne de terre de protection |
📌
Appareillage de Protection et de Commande
L'état et la conformité des appareillages de protection et de commande sont inspectés pour garantir la sécurité de l'installation.
- •Fusibles (types interdits) : Fusible de type à puits, à broche, à tabatière sont interdits.

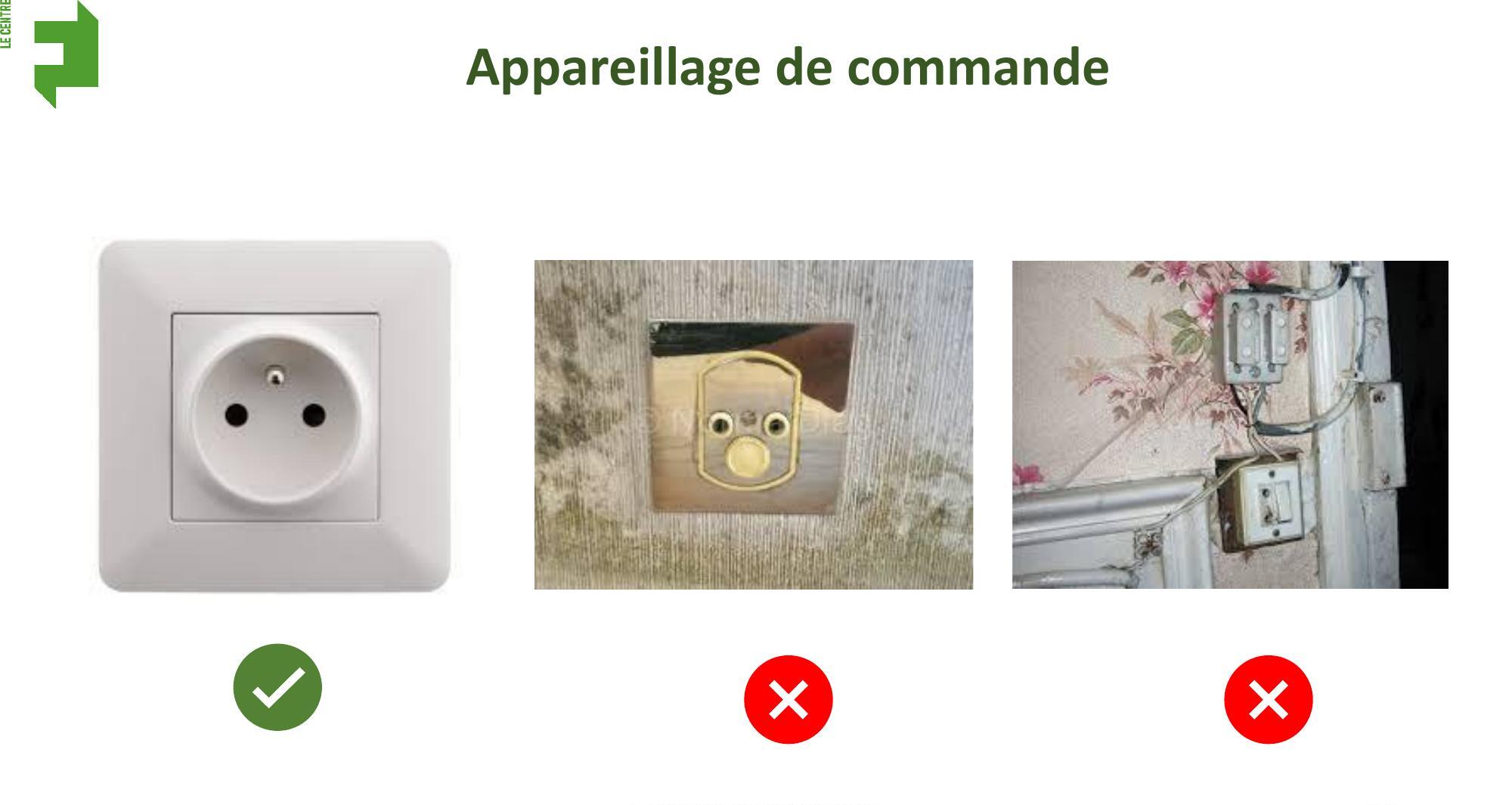

- •Socles de prise de courant : Pas de contact de terre par alvéole sur ancienne prise (interdit). La protection de la broche de terre doit être intégrée à la prise.
- •Appareillage de commande ancien : Interrupteur porcelaine à bouton rotatif, prise en porcelaine avec alimentation latérale sont des signes de vétusté.
- •Vétusté du matériel : Appliquée aux fusibles (à puits, à broche, à tabatière), sectionneurs sans protection sur le neutre, et certains interrupteurs.
- •Matériels autorisés : Portes-fusibles modernes (type cartouche gG), disjoncteurs divisionnaires.
- •Indicateurs d'anomalies : Traces d'échauffement visuelles.
📌
Canalisations Électriques
L'état des câbles et la qualité des jonctions sont vérifiés pour prévenir les risques de courts-circuits et d'échauffements.
- •Câbles anciens : Câbles souples méplats sans gaine (scindex) sont considérés comme vétustes et non conformes.
- •Évolution des interrupteurs électriques : Signe d'ancienneté des installations.
- •Jonction des câbles : Boîte de dérivation et WAGO sont des solutions modernes et sûres. Les dominos (borniers à vis) sont admis mais nécessitent une bonne exécution.

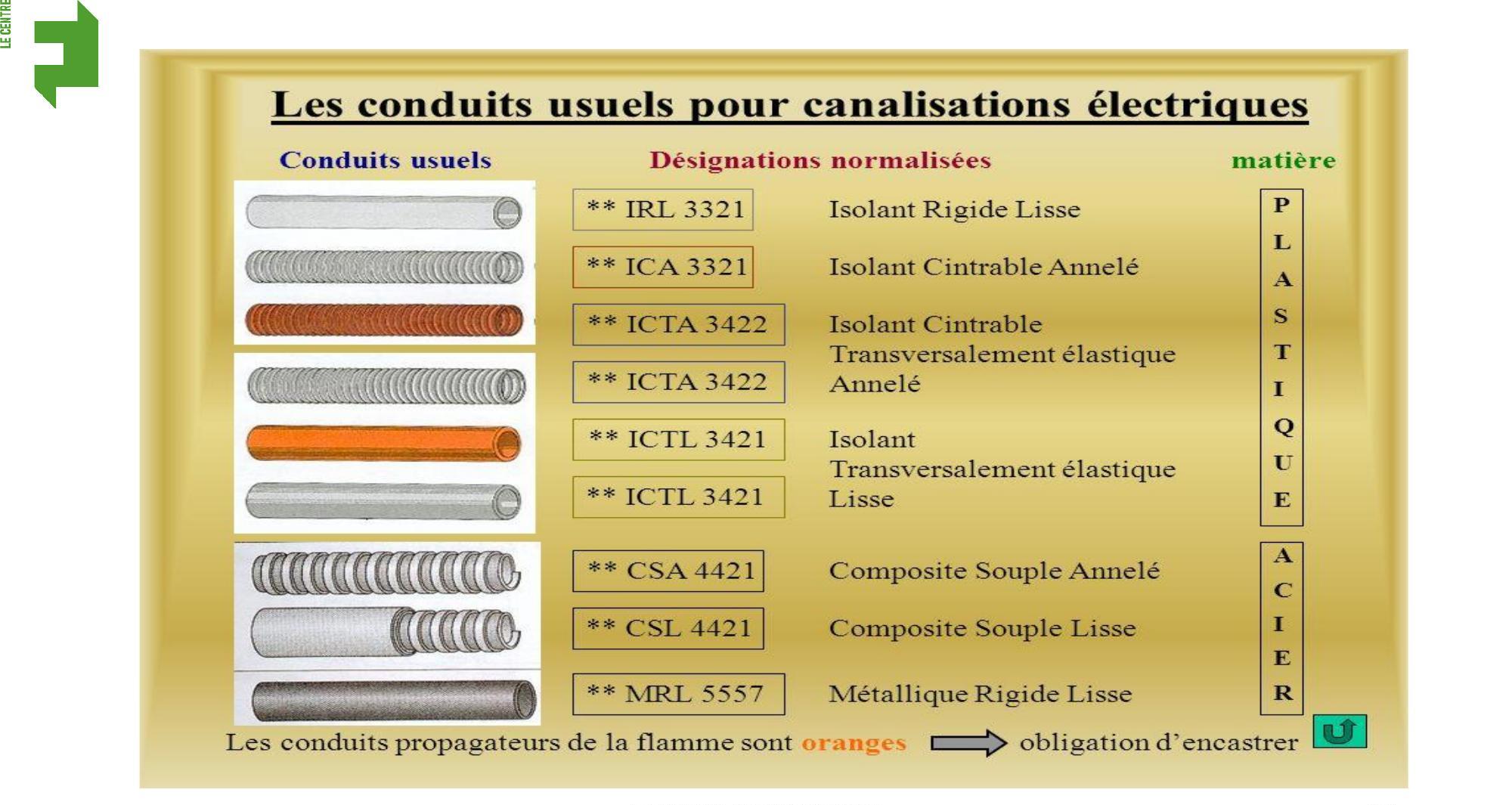

- •Conducteurs non protégés mécaniquement : doivent être sous conduits, goulottes, plinthes ou huisseries isolantes ou métalliques (sauf dérogation pour extrémités d'éclairage au plafond).
- •Risques : Électrisation, électrocution, incendie.
📌
Sections Minimales de Conducteurs
Le dimensionnement des conducteurs est essentiel pour éviter les surchauffes et assurer le bon fonctionnement de l'installation.

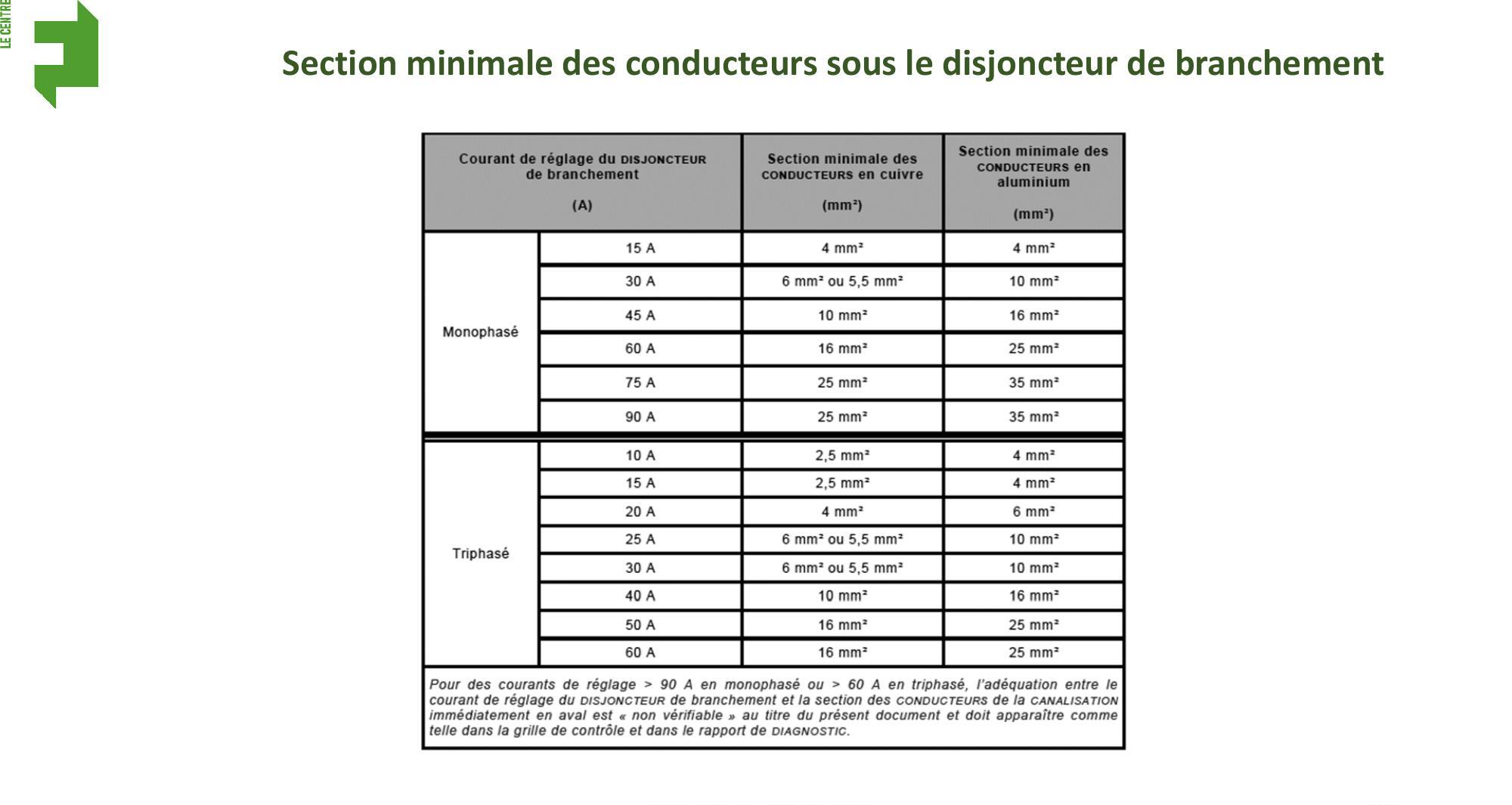

- •Section minimale des conducteurs sous le disjoncteur de branchement : Dépend du calibre du disjoncteur et du type de raccordement (phase/neutre).
- •Section minimale des conducteurs sous les protections (disjoncteur ou fusible) : Dépend de l'usage (éclairage, prises) et du calibre de la protection.
- •Exemple : Éclairage (1,5mm² avec 16A), prises (2,5mm² avec 16A ou 20A).
- •Conducteurs de section inférieure à 1,13 mm² sont considérés comme une anomalie.
