Disjoncteurs et Fusibles

Les disjoncteurs sont des éléments essentiels de la protection des installations électriques, chacun ayant une fonction spécifique.

• •Disjoncteur général : Protège l'ensemble de l'installation, souvent appelé disjoncteur de branchement.
• •Disjoncteurs divisionnaires/modulaires : Protègent des circuits spécifiques (surcharges, courts-circuits).
• •Disjoncteurs différentiels : Peuvent être généraux ou divisionnaires, protègent les personnes contre les fuites de courant.
• •Coupure d'urgence : Le disjoncteur de branchement peut servir si accessible (entre 0,90m et 1,80m du sol fini, 1,30m pour PMR).
• •Un disjoncteur unipolaire coupe le courant en cas de dysfonctionnements.

L'Appareil Général de Commande et de Protection (AGCP), souvent le disjoncteur de branchement, contrôle l'alimentation générale, et le tableau de répartition organise les protections des circuits.

• •AGCP : Appareil Général de Commande et de Protection Principal.

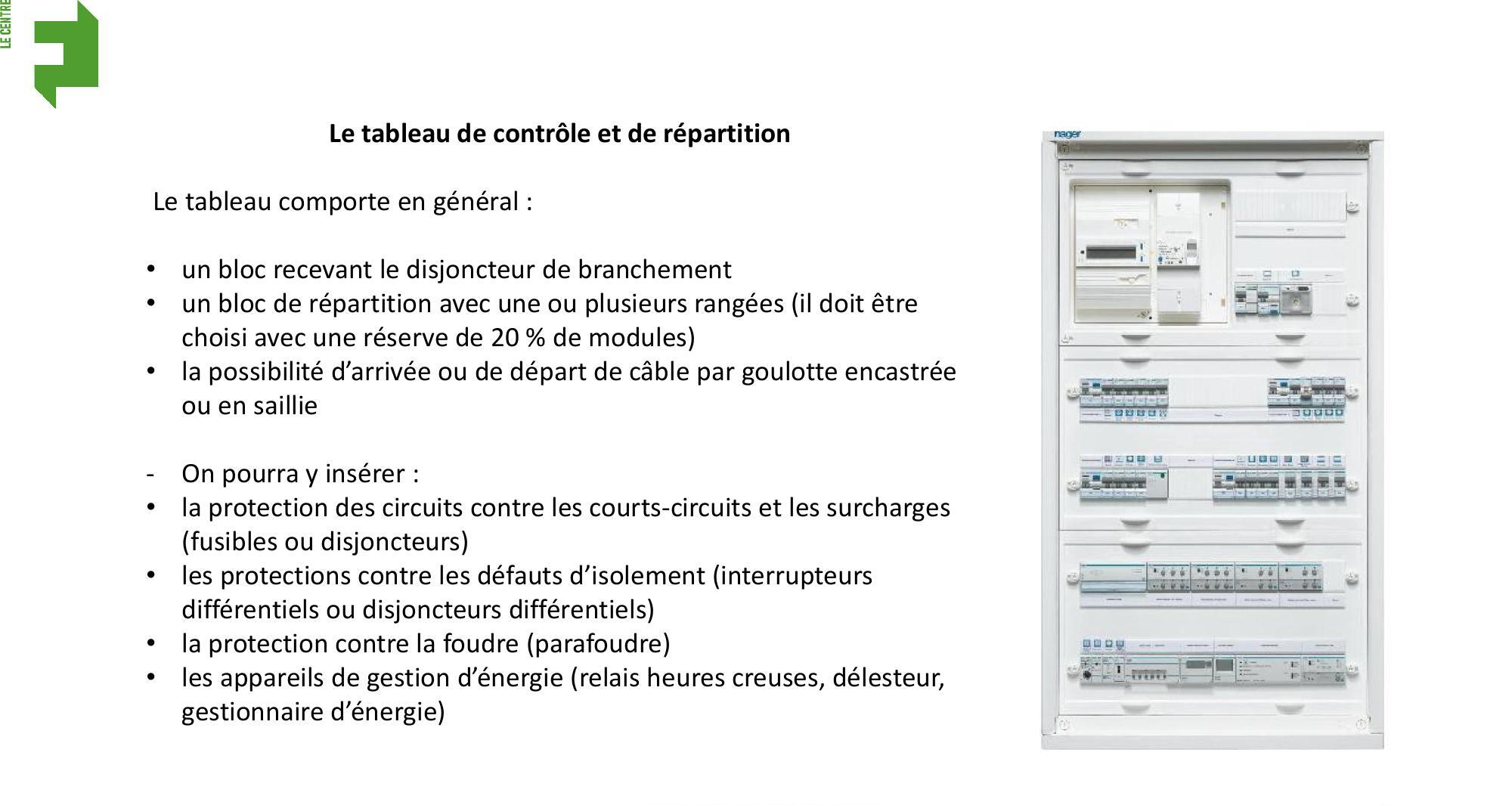

• •Tableau de contrôle et de répartition : Comporte disjoncteur de branchement, bloc de répartition, protections (disjoncteurs, fusibles, différentiels), parafoudre, gestionnaires d'énergie.
• •Minimum 20% de modules de réserve dans le tableau.

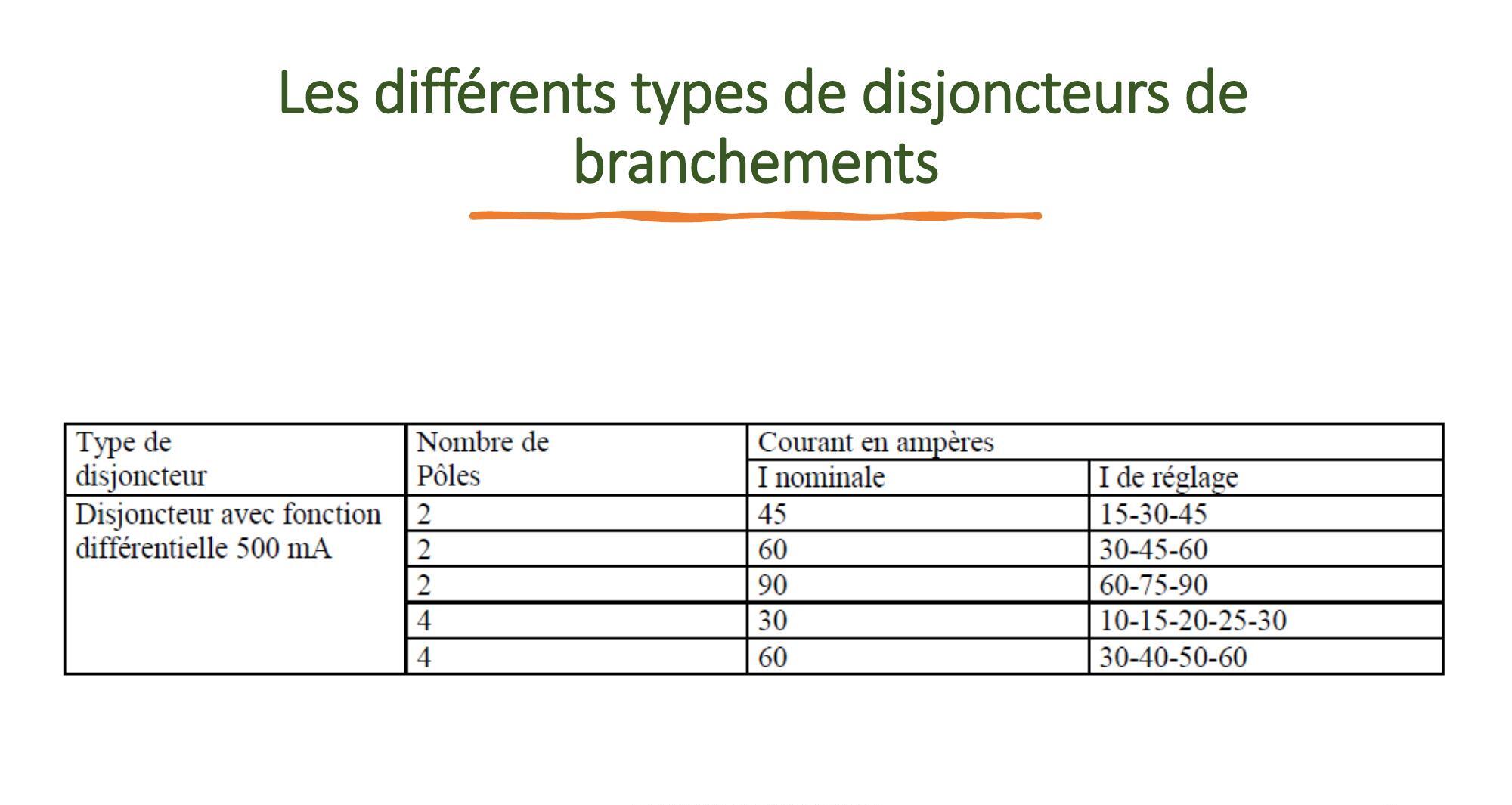

• •Disjoncteur de branchement : 500mA, mono ou triphasé, calibre réglable.

Ces dispositifs sont cruciaux pour la protection des personnes en détectant les fuites de courant vers la terre.

• •Sensibilité (seuil) : exprimée en milli-Ampères (mA), typiquement 30mA pour haute sensibilité.
• •Coupe le courant si la fuite dépasse le seuil.

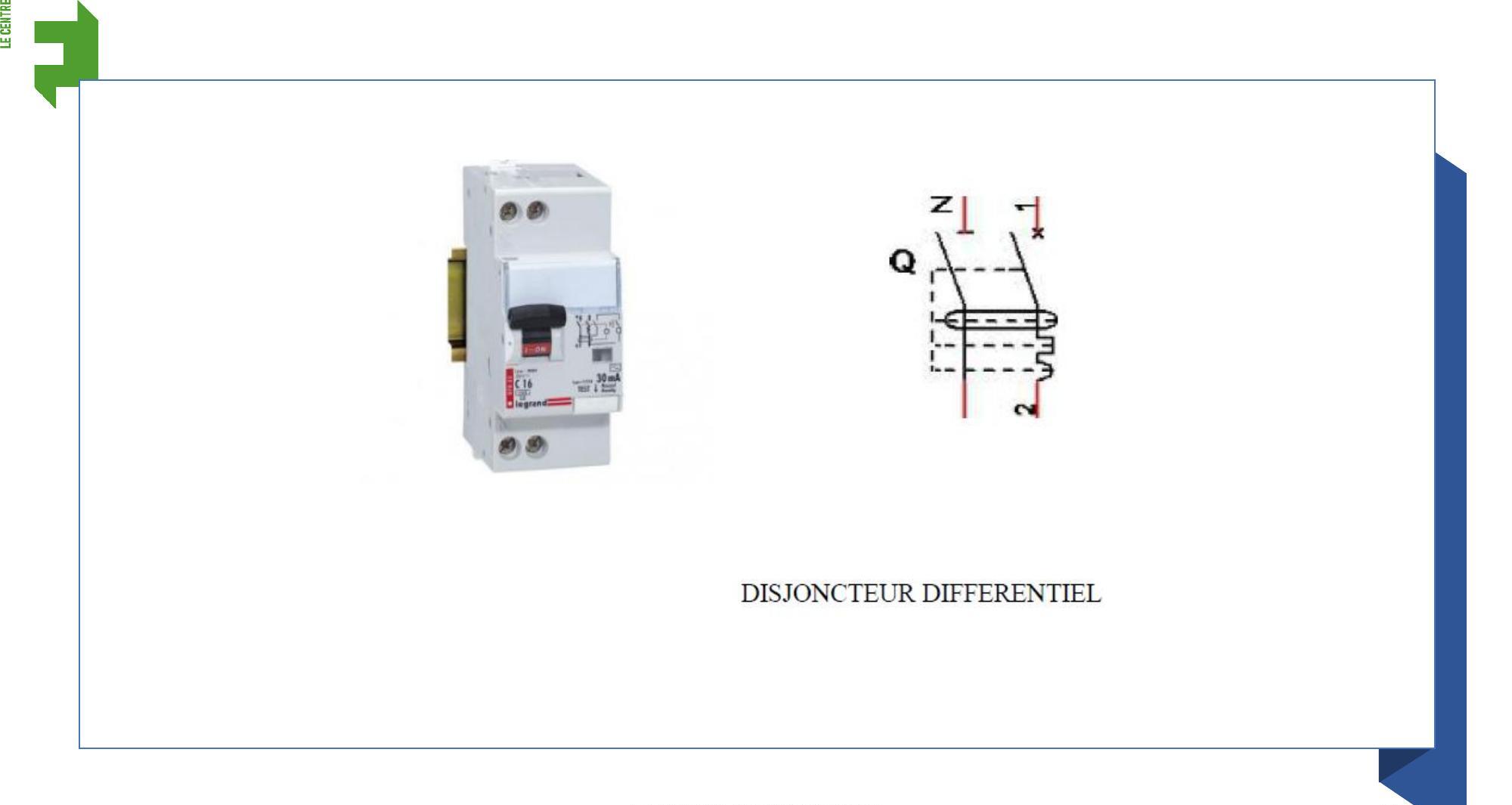

• •L'interrupteur différentiel protège les personnes en détectant les différences de courant entre phase et neutre.
• •Deux fonctions : interruptrice (coupe circuit à charge nominale) et différentielle (coupe circuit en cas de défaut d'isolement).
• •Tous les circuits doivent être protégés par au moins un dispositif différentiel <= 30 mA.

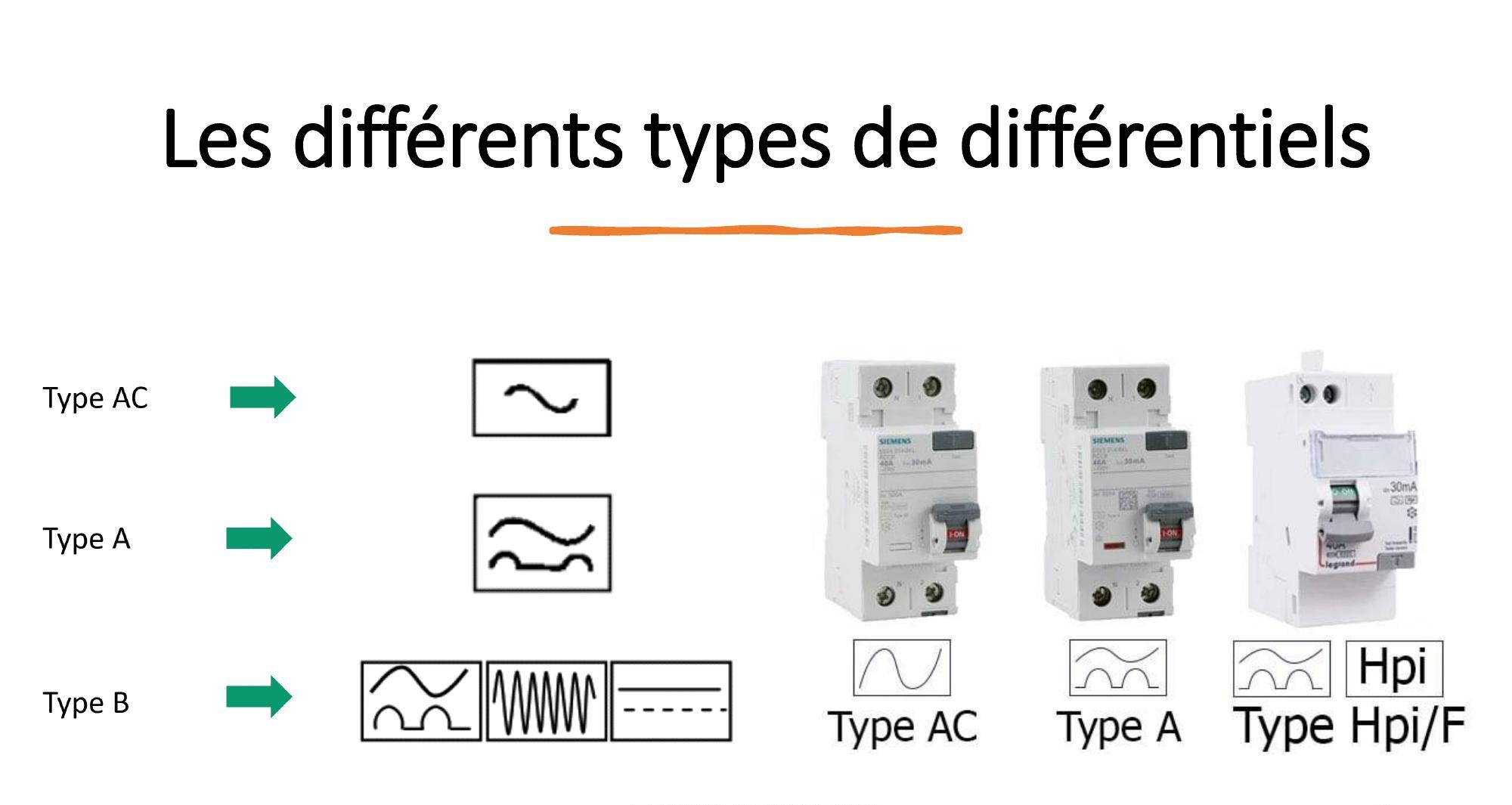

Différents types de différentiels sont conçus pour détecter des types spécifiques de courants de défaut, assurant une protection adaptée à l'usage.

• •Type AC : Détecte les courants de défaut alternatifs 50/60 Hz. Le plus courant, pour circuits classiques et éclairages. Obligatoire.
• •Type A : Détecte les courants alternatifs et les composantes continues. Indiqué pour plaques de cuisson, lave-linge. Obligatoire.
• •Type Hpi (HI, HPI, SI) : Comme Type A, avec immunisation supplémentaire contre les déclenchements intempestifs. Utilisé pour congélateurs, informatique, alarmes. Non obligatoire.
• •Sensibilité différentielle : Moyenne sensibilité (100mA à 3A), Haute sensibilité (10mA, 30mA).

Le disjoncteur divisionnaire protège contre les surcharges et les courts-circuits grâce à ses composants thermiques et magnétiques.

• •Protège les biens matériels contre surcharges et courts-circuits.

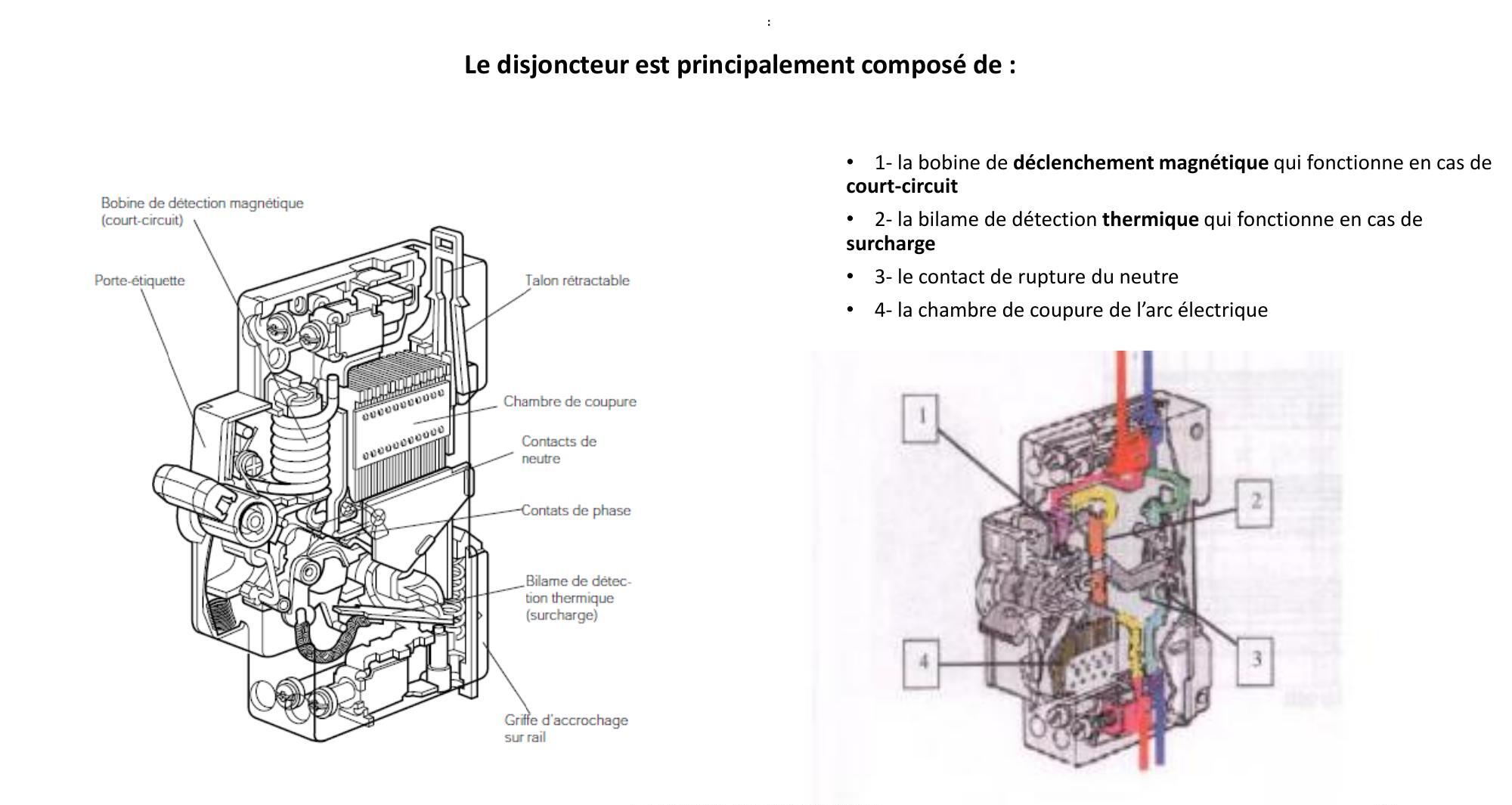

• •Composé d'une bobine de déclenchement magnétique (courts-circuits) et d'une bilame thermique (surcharges).
• •Calibre : Intensité nominale maximale admissible avant déclenchement.
• •Un circuit est protégé à son origine par un dispositif sur le conducteur de phase.
• •Vérifier la présence de tension nominale par rapport à la terre.
• •Matériels vétustes (bornes à vis, contacts visibles, leviers abîmés) sont à proscrire.

Les fusibles offrent une protection par fusion de leur fil calibré, et les sectionneurs permettent d'ouvrir un circuit à vide.

• •Fusible : Protège contre surcharges et courts-circuits par fusion du fil-fusible calibré.

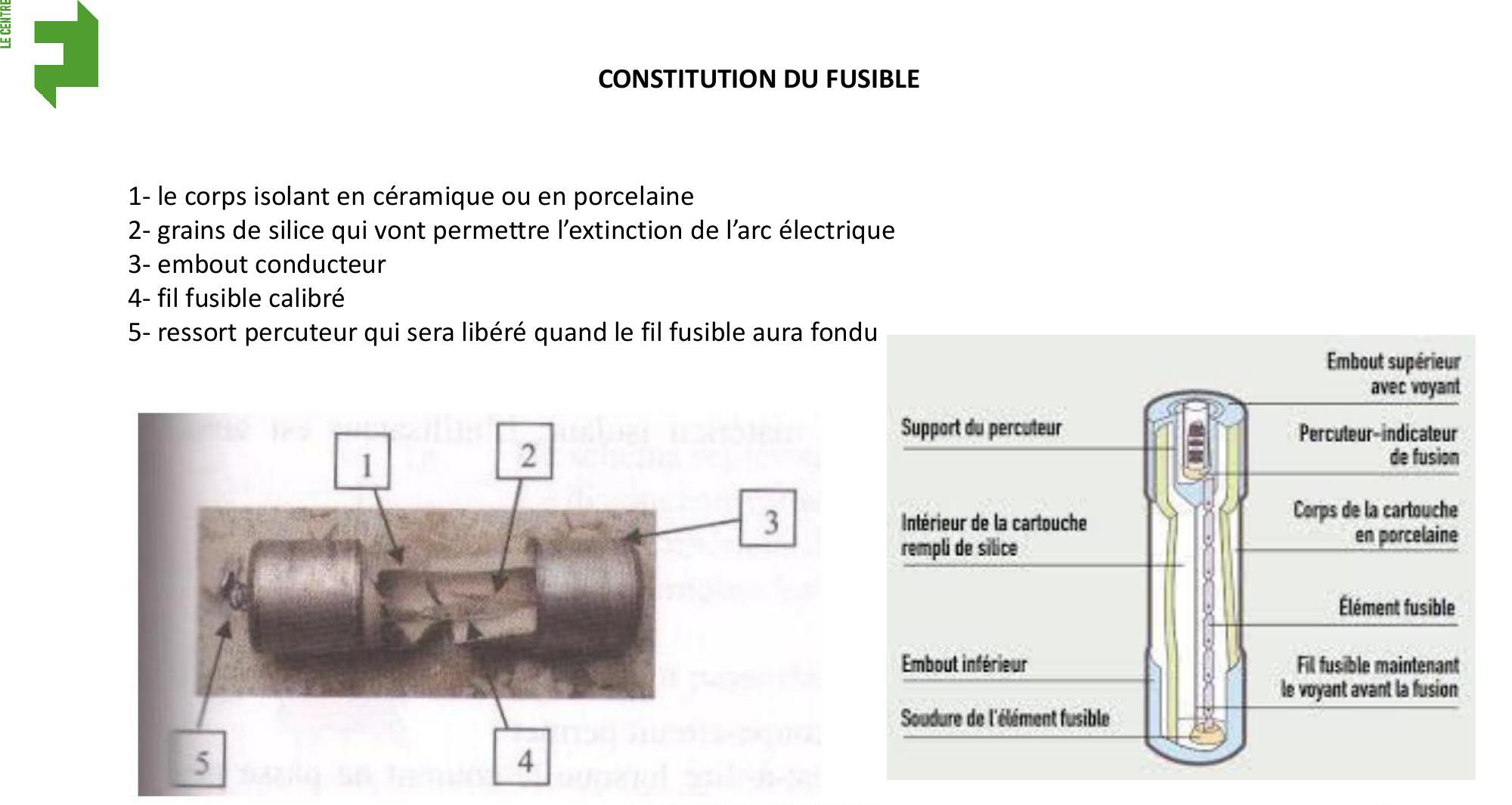

• •Constitution : Corps isolant, grains de silice, embout conducteur, fil calibré, ressort percuteur.
• •Caractéristiques : Dimensions, couleur, calibre (2A à 32A), pouvoir de coupure.
• •Sectionneur porte-fusible : Ouvre un circuit à vide (pas de pouvoir de coupure de l'arc électrique), isole le circuit.
• •Bipolaire : coupe phase et neutre.
• •Classes de fusibles : gG/gL (usage général, surcharges et courts-circuits), aM (accompagnement moteur, courts-circuits uniquement).
• •Interdits : Fusibles à puits, à broche, à tabatière.

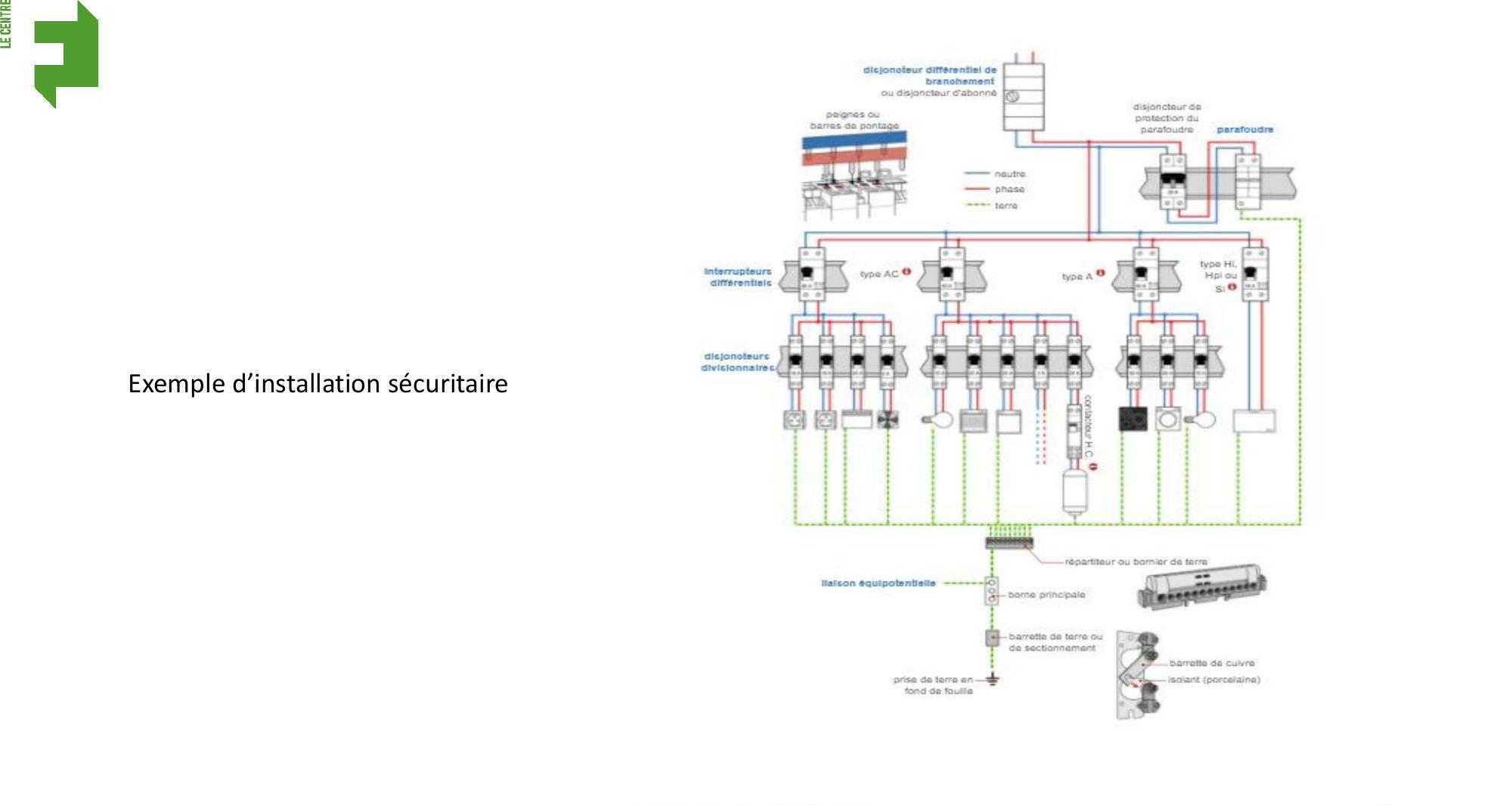

Les dispositifs de protection doivent être correctement dimensionnés et coordonnés pour assurer une protection efficace de l'installation et des personnes.

• •Le courant assigné du dispositif de protection doit être adapté à la plus petite section des conducteurs qu'il protège.
• •La section des conducteurs doit être adaptée au courant qu'ils peuvent supporter (effet Joule).
• •Règle de l'Amont : Sensibilité du DDR au moins égale au courant assigné du dispositif de protection en amont (ex: disjoncteur de branchement).
• •Règle de l'Aval : Sensibilité du DDR au moins égale à la somme des courants assignés des dispositifs de protection en aval (max fois 1).
• •Si ces règles ne sont pas respectées, le point de contrôle est non vérifiable (facteurs d'utilisation et simultanéité inconnus).
