Dangers et Protections des Personnes

Il est crucial de distinguer l'électrisation, qui est le passage du courant dans le corps, de l'électrocution, qui est mortelle.

• •Électrisation : Passage d'un courant électrique dans le corps.
• •Peut provoquer des atteintes aux tissus et organes.
• •Peut être accidentelle ou thérapeutique (défibrillateur).
• •Foudroiement ou fulguration : électrisation par courant de foudre.

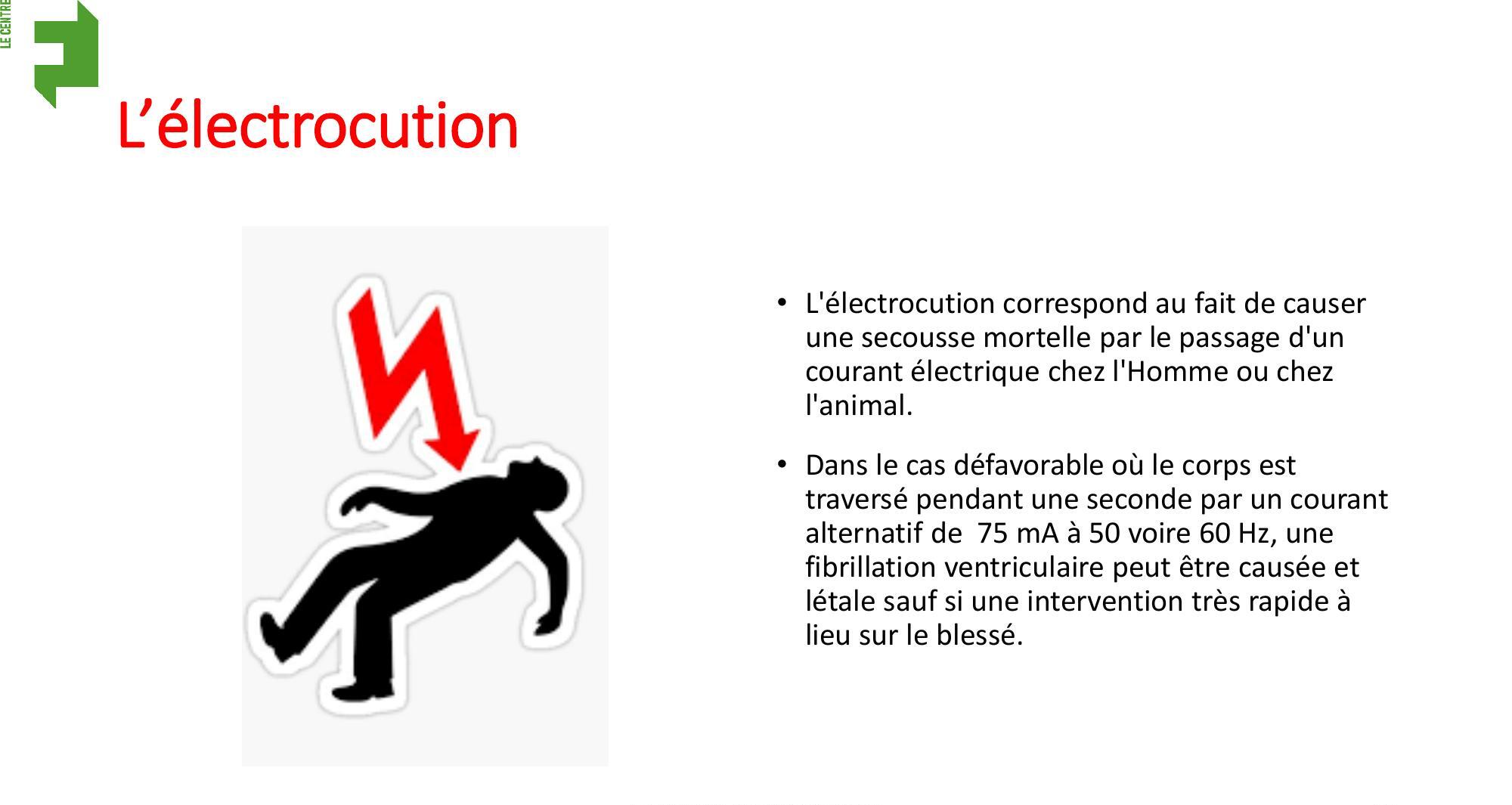

• •Électrocution : Secousse mortelle due au passage du courant.
• •Un courant alternatif de 75 mA pendant 1 seconde peut être létal.

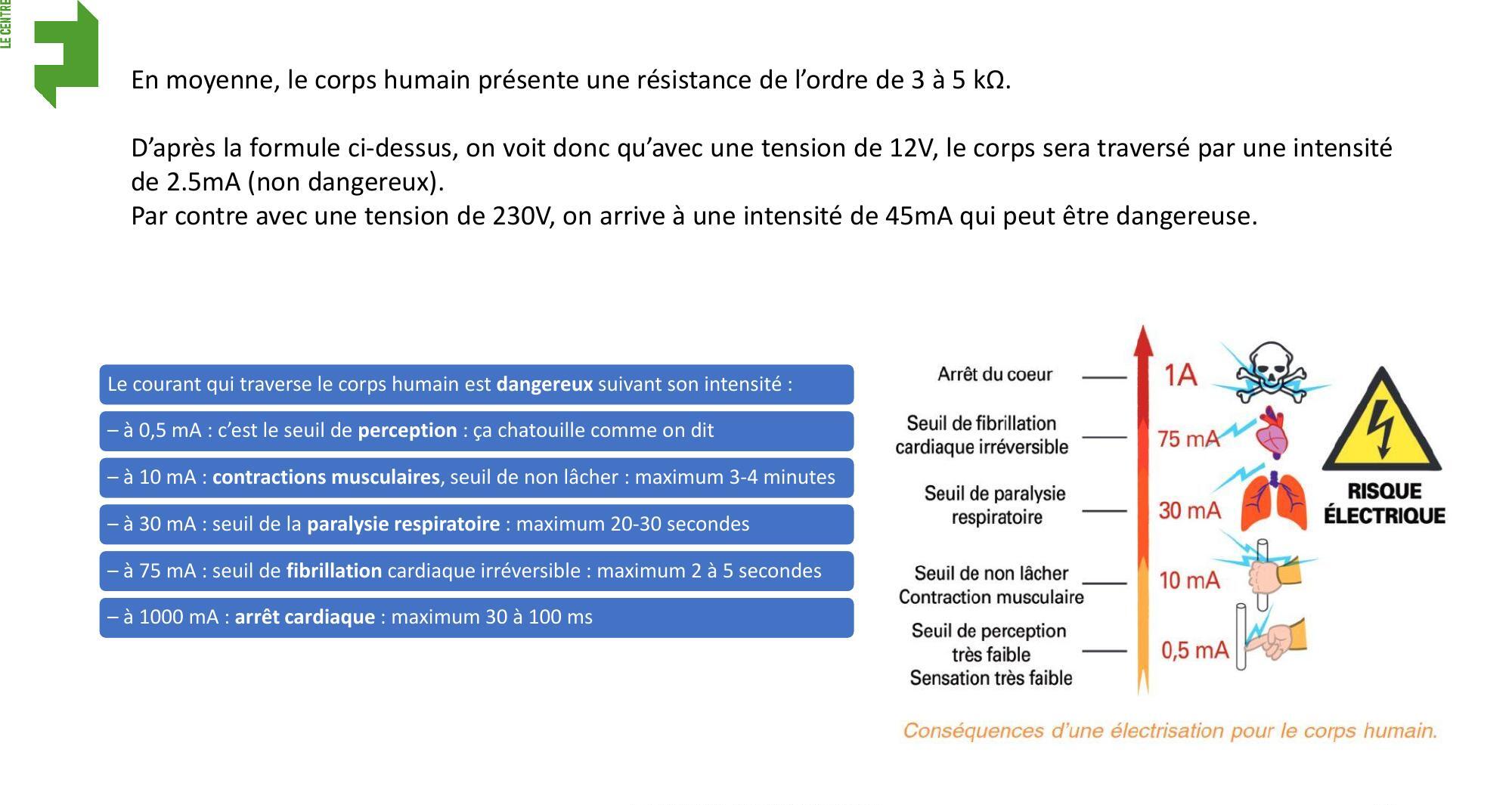

Le corps humain présente une résistance variable, et l'intensité du courant qui le traverse détermine la gravité des conséquences.

• •Résistance du corps humain : entre 3 et 5 kΩ (variable selon humidité, personnes, trajet).
• •12V : 2.5mA (non dangereux).
• •230V : 45mA (potentiellement dangereux).
• •0.5 mA : Seuil de perception.
• •10 mA : Contractions musculaires, seuil de non-lâcher (max 3-4 min).
• •30 mA : Paralysie respiratoire (max 20-30 sec).
• •75 mA : Fibrillation cardiaque irréversible (max 2-5 sec).
• •1000 mA : Arrêt cardiaque (max 30-100 ms).
• •Symptômes : Fibrillation ventriculaire, tétanie des muscles respiratoires (asphyxie), brûlures, rhabdomyolyses.

La sécurité des personnes est assurée par des protections contre les contacts directs et indirects, régies par des normes strictes.

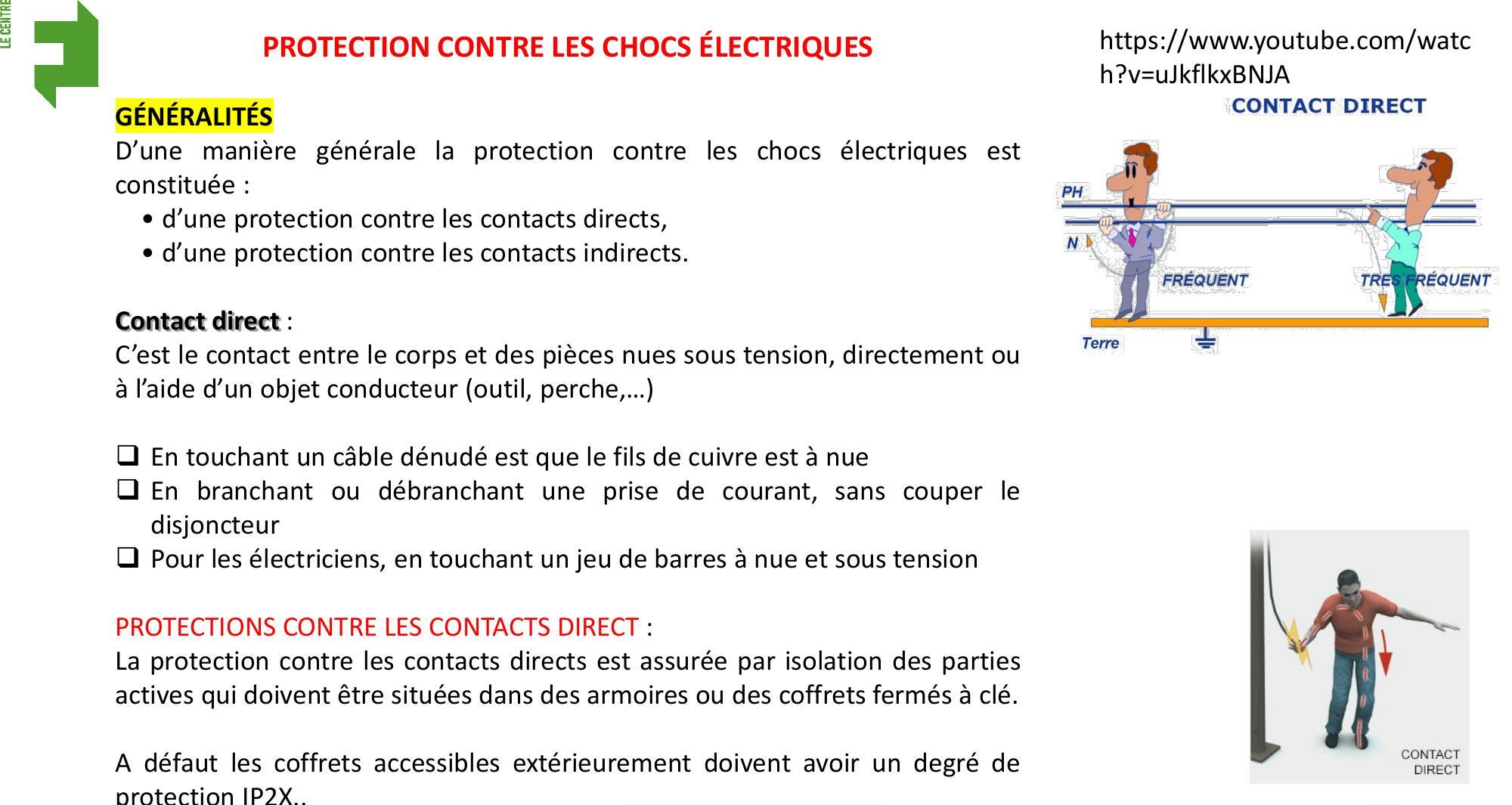

• •Protection générale contre les contacts directs et indirects.
• •Contact direct : contact avec pièces nues sous tension (câble dénudé, jeu de barres sous tension).
• •Protection directe : isolation des parties actives (armoires, coffrets fermés à clé, IP2X minimum).
• •Contact indirect : touche une carcasse métallique sous tension suite à un défaut d'isolement.
• •Protection indirecte : dépend du schéma de liaison à la terre (TT ou TN) couplée à un dispositif différentiel et une mise à la terre.

Le dispositif différentiel est essentiel pour couper automatiquement l'alimentation en cas de défaut d'isolement, protégeant ainsi les personnes.

• •Présence d'au moins un dispositif différentiel à l'origine de l'installation, avec sensibilité adaptée.
• •Protège contre les contacts avec masse métallique anormalement sous tension.
• •Coupe l'alimentation du circuit concerné automatiquement.
• •Nécessite une installation de mise à la terre efficace.

Différents schémas de neutre sont utilisés en France, le TT étant le plus répandu pour les habitations, chacun ayant ses propres caractéristiques de protection.

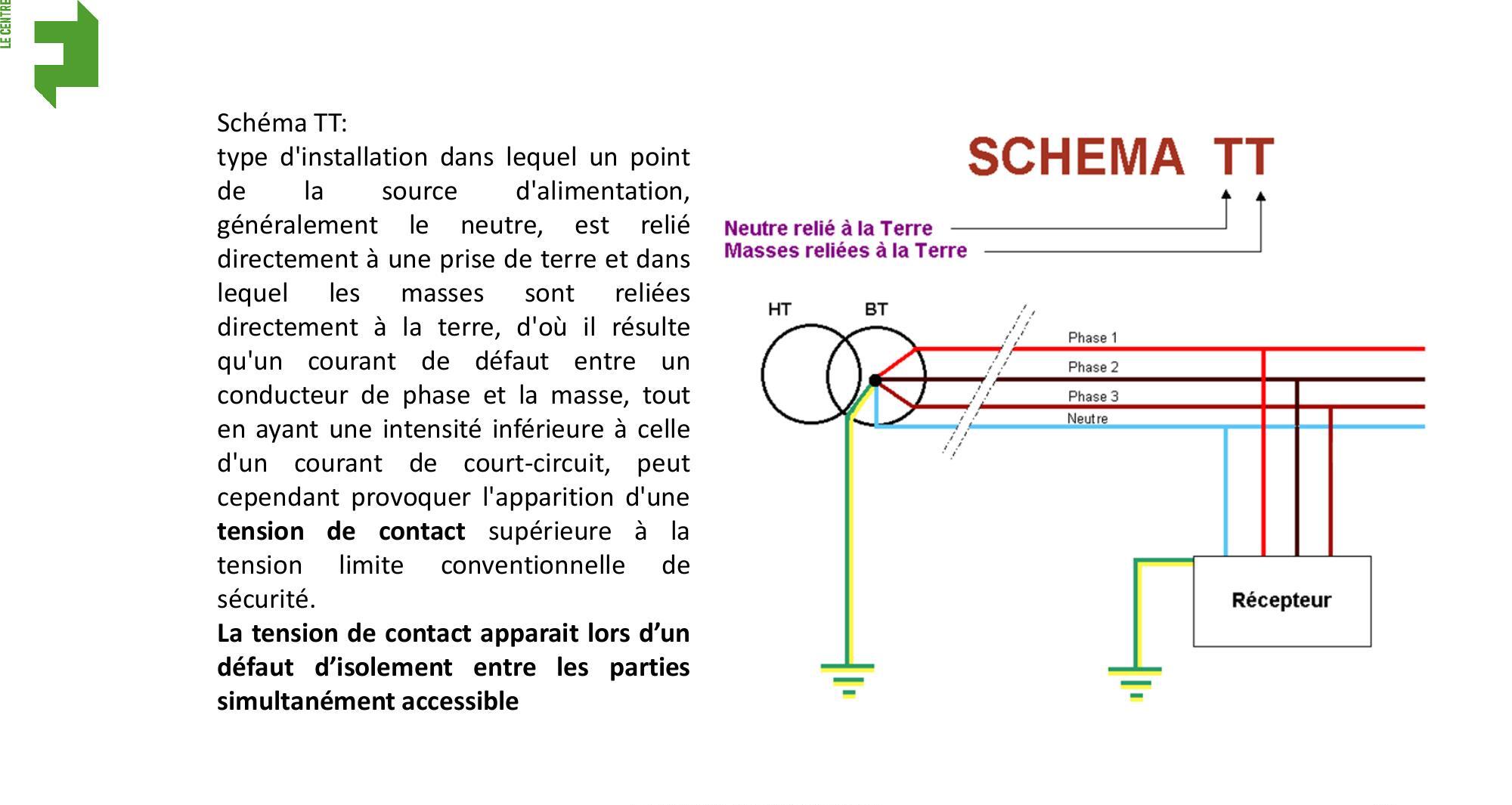

• •TT : Neutre relié directement à la terre, masses reliées directement à la terre (majorité en France via ENEDIS).
• •TN : Neutre relié à la terre, masses reliées au neutre (TN-C, TN-S, TN-CS).
• •IT : Neutre isolé de la terre ou relié par impédance.
• •Le schéma TT nécessite des prises de terre de faible valeur et des disjoncteurs différentiels.

Les indices IP et IK caractérisent la protection des matériels électriques contre les corps solides, liquides et les chocs mécaniques.

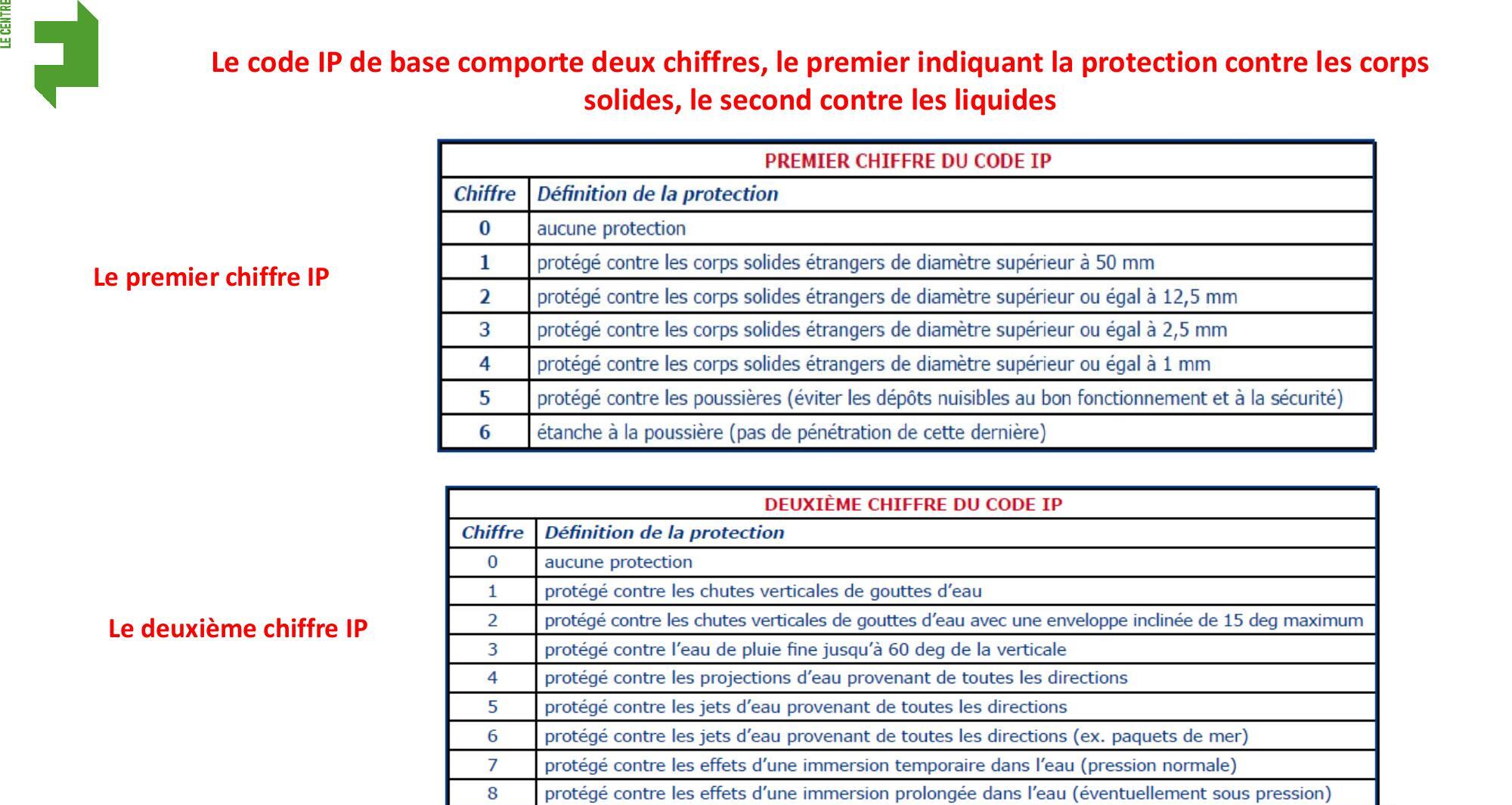

• •IP : Protection contre corps solides (1er chiffre de 0 à 6) et liquides (2ème chiffre de 0 à 8).
• •IK : Protection contre chocs mécaniques (de 00 à 10 en Joules).
• •Utiles pour fixer les précautions dans différents types de locaux (professionnels, publics, domestiques).
